ארונות תקשורת הם מארזי מתכת בתקן 19 אינץ' שבהם מרכזים את ציוד הרשת של העסק: מתגים, נתבים, פנלים, שרתים ואל-פסק. בוחרים אותם לפי שלושה נתונים: הגובה ביחידות U (יחידה אחת היא 44.45 מ"מ), העומק לפי הרכיב העמוק שבארון, וסוג הארון: קיר, עומד או מסגרת פתוחה. לעסק קטן מתאים בדרך כלל ארון קיר של 6U עד 12U, ולמשרד של 10 עד 30 עובדים ארון של 15U.
| גודל הארון | למי הוא מתאים | מה אפשר להכניס אליו |
|---|---|---|
| ארון קיר 6U | עסק קטן, חנות, ארון קומה משני | נתב, מתג ופנל בסיסי |
| ארון קיר או רצפה 15U | משרד של 10 עד 30 עובדים | כמה מתגים, מגש סיבים ואל-פסק קטן |
| ארון עומד 24U | משרד גדול, מרפאה, מוסד | שרתי מדף קצרים, פסי חשמל ומתגי PoE |
| ארון עומד 42U | חדר שרתים, שרתים עמוקים | שרתים עמוקים וציוד רב |
כמה עולה ארון תקשורת לעסק? טווחי שוק
מחיר ארון תלוי בגובה, בעומק, בסוג הדלתות ובאביזרים, ולכן שתי הצעות לאותו גודל יכולות להיות שונות מאוד. הטבלה מציגה את טווחי המחירים בשוק לפי גודל הארון, מהנמוך לגבוה.
| שירות | ממוצעי שוק בשקלים, לפני מע"מ |
|---|---|
| ארון תקשורת 10U | 408 עד 789 |
| ארון תקשורת 24U | 1,590 עד 2,980 |
| ארון תקשורת 32U | 1,840 עד 2,750 |
| ארון תקשורת 40U | 2,250 עד 4,100 |
| ארון תקשורת 42U | 2,490 עד 4,026 |
| ארון תקשורת 44U | 2,990 עד 4,400 |
| ארון תקשורת 48U* | 6,800 עד 7,900 |
| נקודת רשת מותקנת (לנקודה) | 320 עד 510 |
* ארון שרתים, למשל דגמים של APC או Panduit.
אלה ממוצעי שוק ולא מחירון של טלקום אקספרט. הטווח משקף את רוב המחירים בשוק. המחיר לארון בלי אביזרים פנימיים, ציוד אקטיבי והתקנה.
עיקרי הדברים
- הגובה של ארונות תקשורת נמדד ביחידות U: יחידה אחת היא 44.45 מ"מ (1.75 אינץ') לפי תקן EIA-310, ורוחב הציוד הוא 19 אינץ'.
- ארונות קיר מיוצרים בגדלים של עד כ-26U, למשל בסדרות של Panduit. ארון גבוה מזה עומד על הרצפה.
- העומקים הנפוצים הם 450, 600, 800 ו-1,000 מ"מ, ושרת או אל-פסק ארוך דורשים ארון עמוק.
- כלל אצבע מקובל: לבחור ארון גדול ב-30% עד 50% מהצורך הנוכחי.
- ארון שמותקן בחוץ צריך דירוג אטימות של IP55 ומעלה לפי תקן IEC 60529.
הארון הוא חלק מחדר שלם, עם חשמל, קירור ואבטחה. את התמונה המלאה ריכזנו במדריך תכנון חדר שרתים.

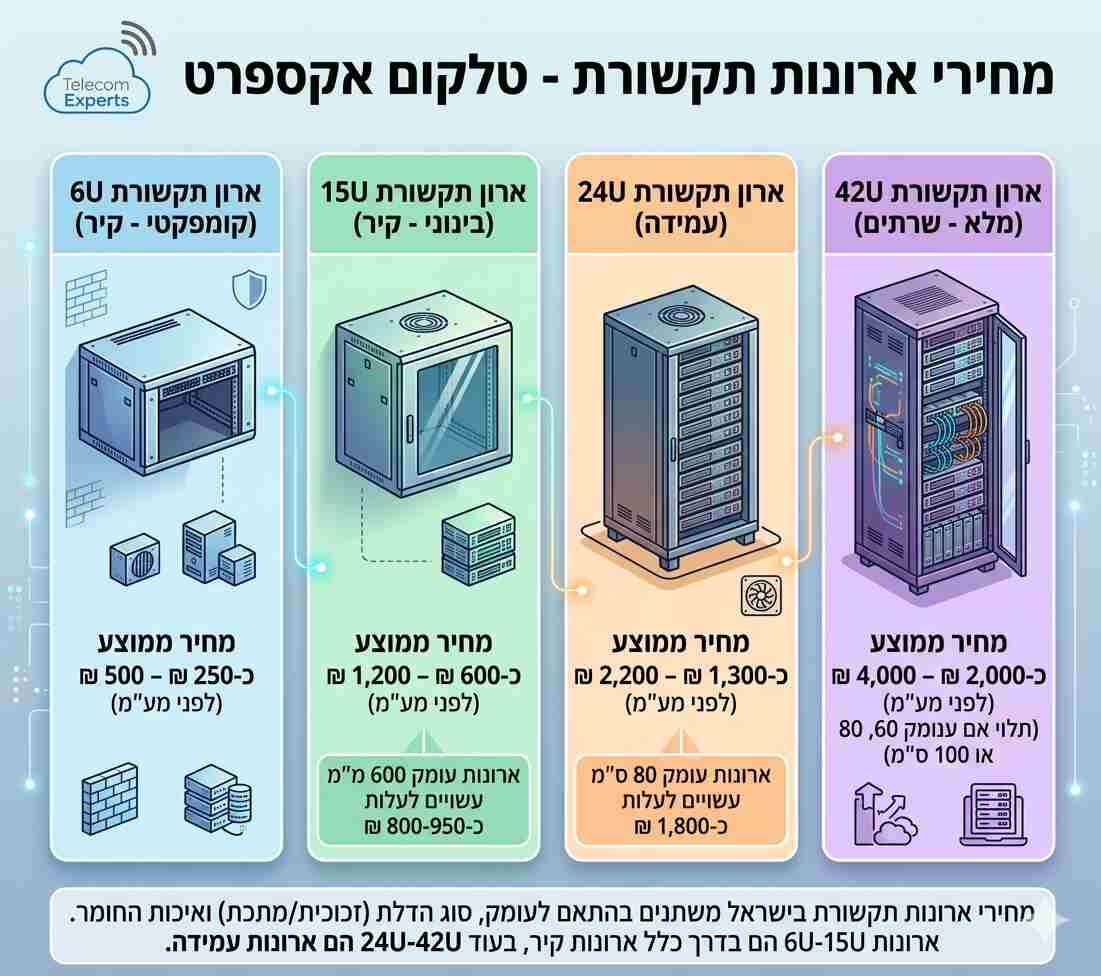

ארונות תקשורת מוצגים בארבעה גדלים נפוצים: 6U, ארון קיר לעסק קטן או לארון קומה משני; 15U, לקיר או לרצפה, למשרד של 10 עד 30 עובדים; 24U, ארון עומד למשרד גדול, למרפאה או למוסד; ו-42U, ארון עומד לחדר שרתים. הבחירה נקבעת לפי הגובה ביחידות U, העומק לפי הרכיב העמוק בארון, סוג הדלתות והדפנות ומקום פנוי לצמיחה ולאוורור. ארונות קיר מיוצרים עד כ-26U, וארון גבוה מזה עומד על הרצפה.

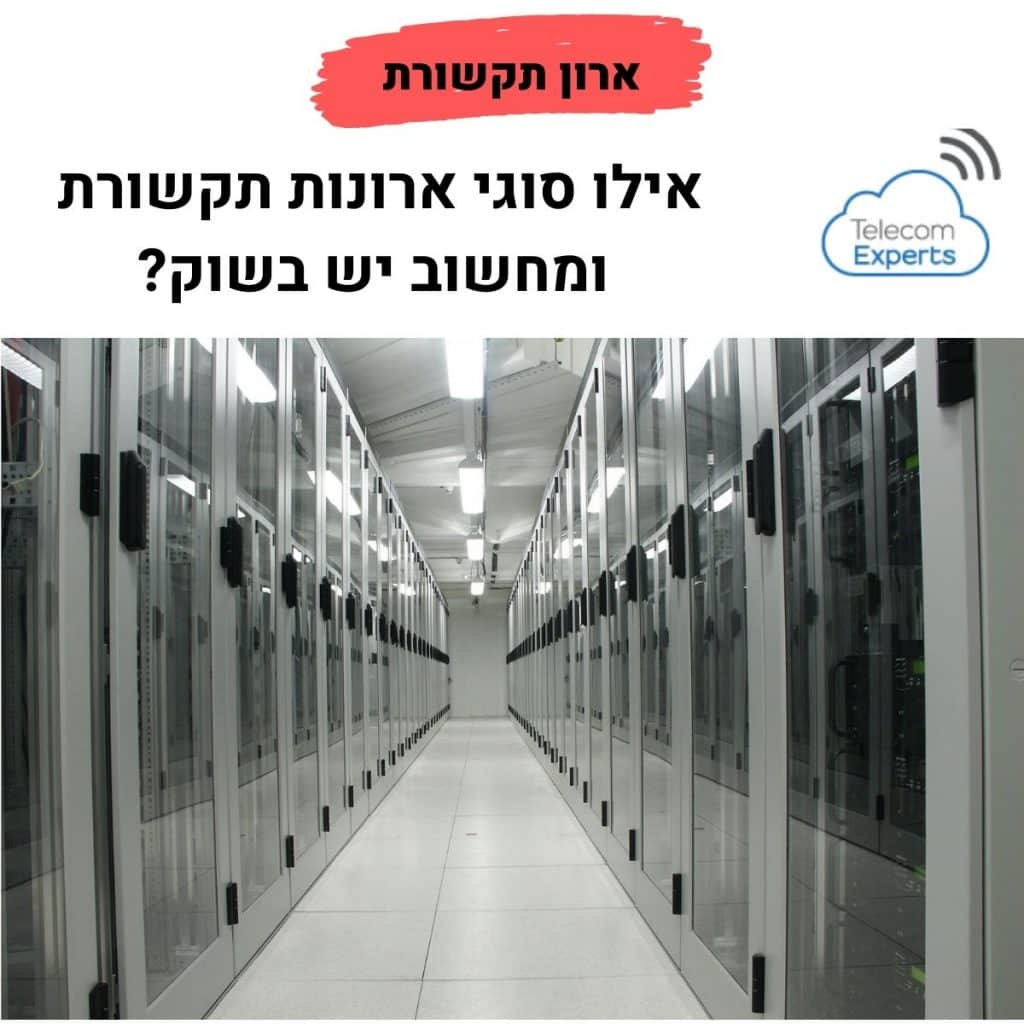

אילו סוגים של ארונות תקשורת יש?
בשוק יש ארבעה סוגים עיקריים של ארונות תקשורת, וההבדל ביניהם הוא מקום ההתקנה, רמת ההגנה על הציוד וכמה ציוד אפשר להכניס.
ארון תקשורת קיר
ארון שנתלה על הקיר וחוסך שטח רצפה. הוא מתאים לעסק קטן, לחנות, לסניף או לארון קומה במשרד גדול. בגדלים הקטנים, 6U עד 12U, הוא מכיל נתב, מתג אחד או שניים ופנל. ארונות קיר רבים מגיעים עם דלת קדמית ודלת אחורית על צירים ודפנות נשלפות, כדי שאפשר יהיה לעבוד על הציוד גם מאחור.
ארון תקשורת עומד
ארון רצפתי בגדלים של 24U עד 42U ומעלה, לעיתים על גלגלים. הוא מתאים למשרד גדול, למוסד או לחדר שרתים, ומכיל כמה מתגים, שרתי מדף, פסי חשמל ואל-פסק. העומק שלו גדול יותר, ולכן הוא נושא גם שרתים ארוכים.
מסגרת פתוחה (Open Frame Rack)
מסגרת של שני עמודים או ארבעה, בלי דלתות ודפנות. הגישה לציוד נוחה והאוורור טבעי, אבל אין הגנה פיזית. מסגרת פתוחה מתאימה רק לחדר תקשורת נעול וממוזג שאין בו מעבר של עובדים.
ארון תקשורת חיצוני
ארון לחניון, לחצר מפעל או לעמוד, עם אטימות למים ולאבק, בידוד מחום השמש, אוורור או קירור, מנעול והגנה מפני ונדליזם. נרחיב עליו בהמשך.
איך בוחרים גודל ארון ביחידות U?
יחידת U היא יחידת הגובה של ציוד תקשורת: 1U שווה ל-44.45 מ"מ. כדי לבחור גודל, רושמים את כל הציוד שייכנס לארון וסוכמים את הגובה שלו. לדוגמה: שני פנלים של 24 פורטים (2U), שני מתגים (2U), שני מנהלי כבלים אופקיים (2U), מדף לנתב של הספק (2U) ואל-פסק (2U) הם 10U. אחרי תוספת של 30% עד 50% לצמיחה ולאוורור, הארון המתאים הוא 15U.
אלה ארבעת הגדלים הנפוצים במגזר העסקי:

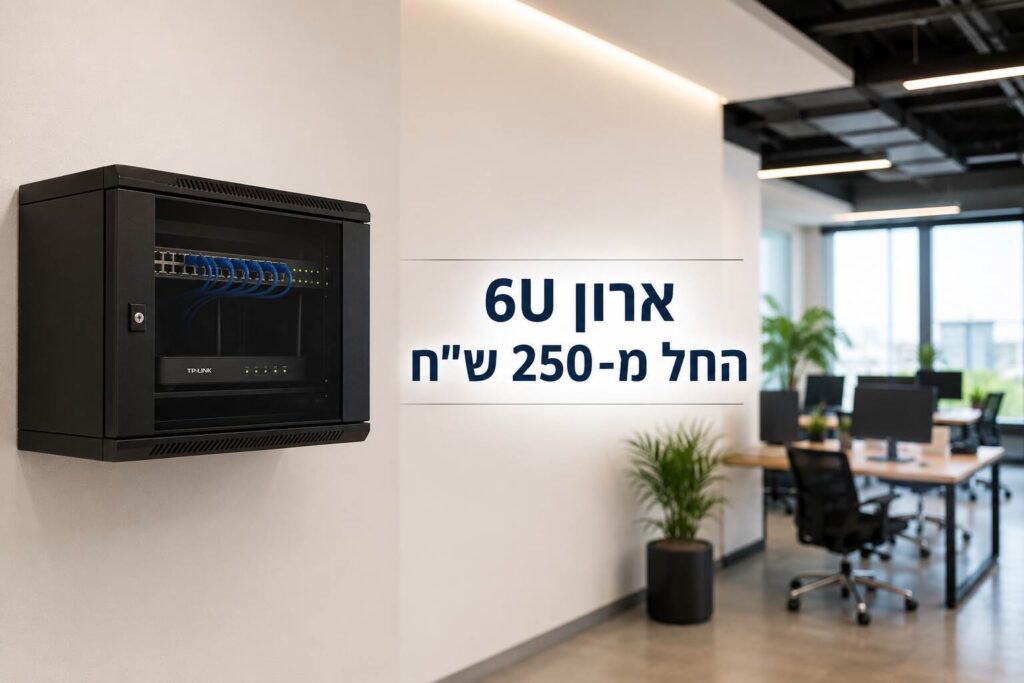

ארון קיר 6U
לעסק קטן מאוד או כארון קומה משני. מכיל נתב, מתג ופנל בסיסי.

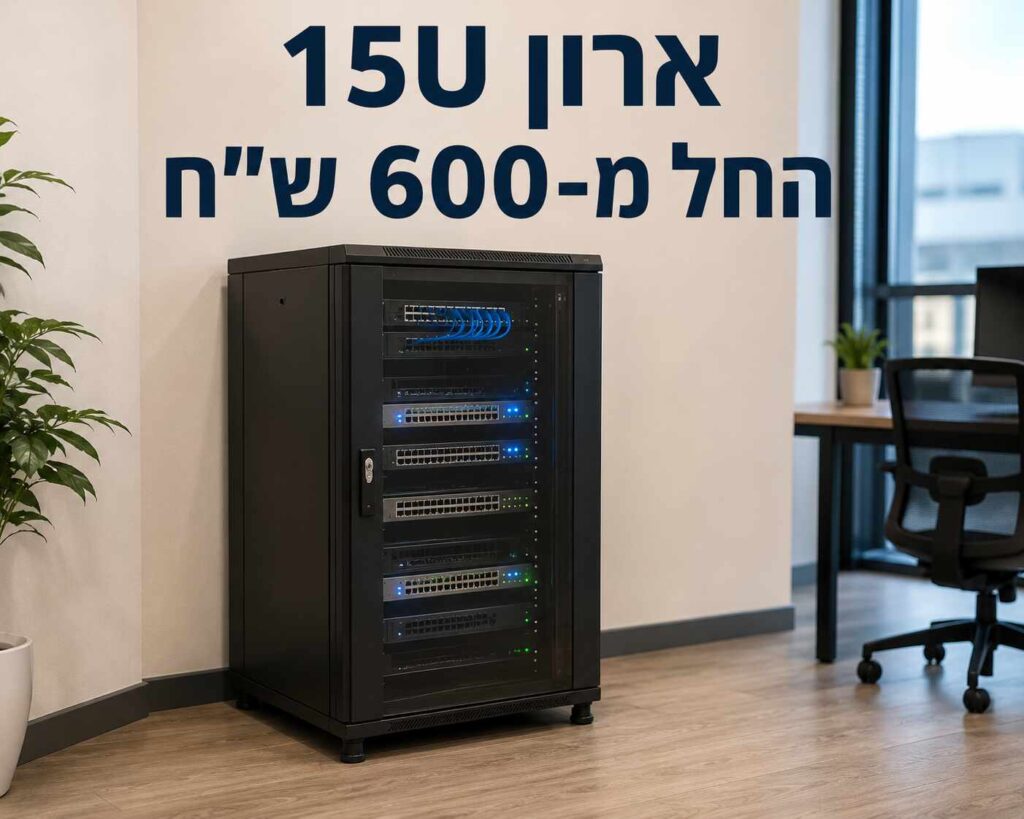

ארון 15U
נפוץ במשרדים של 10 עד 30 עובדים. נתלה על קיר חזק או עומד על הרצפה, ומשאיר מקום לכמה מתגים, למגש סיבים אופטיים ולאל-פסק קטן.

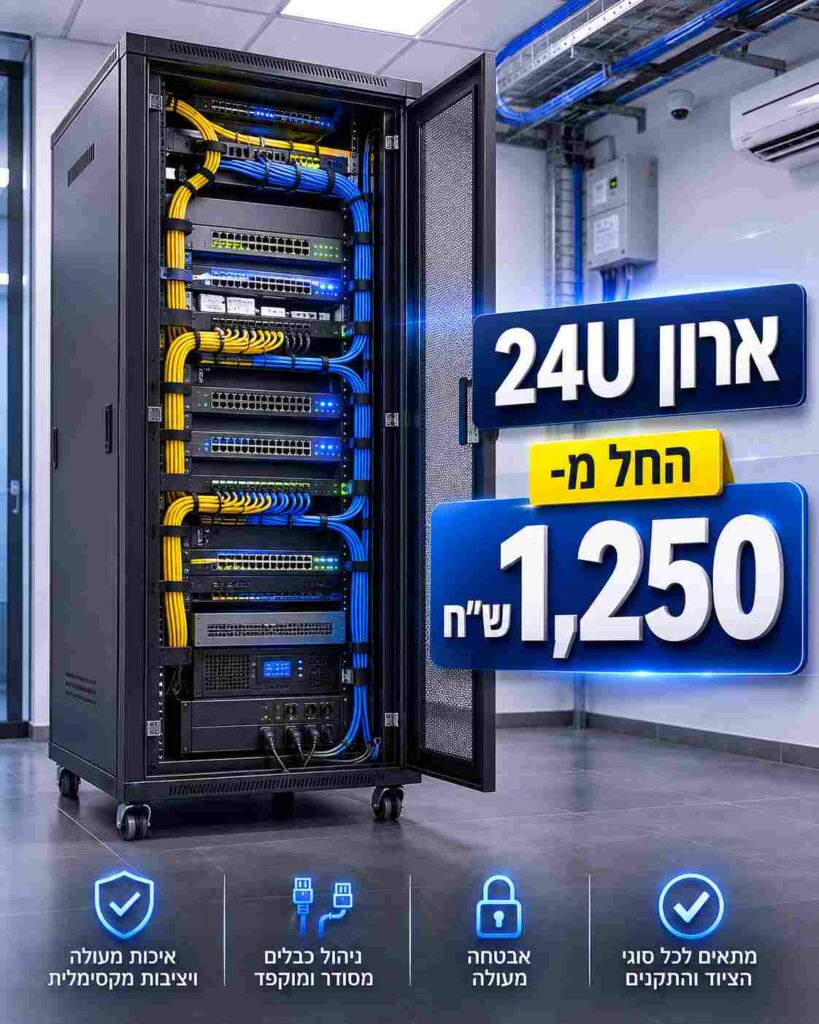

ארון עומד 24U
למשרד גדול, למרפאה עם עמדות רבות או למוסד. נושא שרתי מדף קצרים, כמה פסי חשמל ומתגי PoE (הזנת חשמל על כבל הרשת).

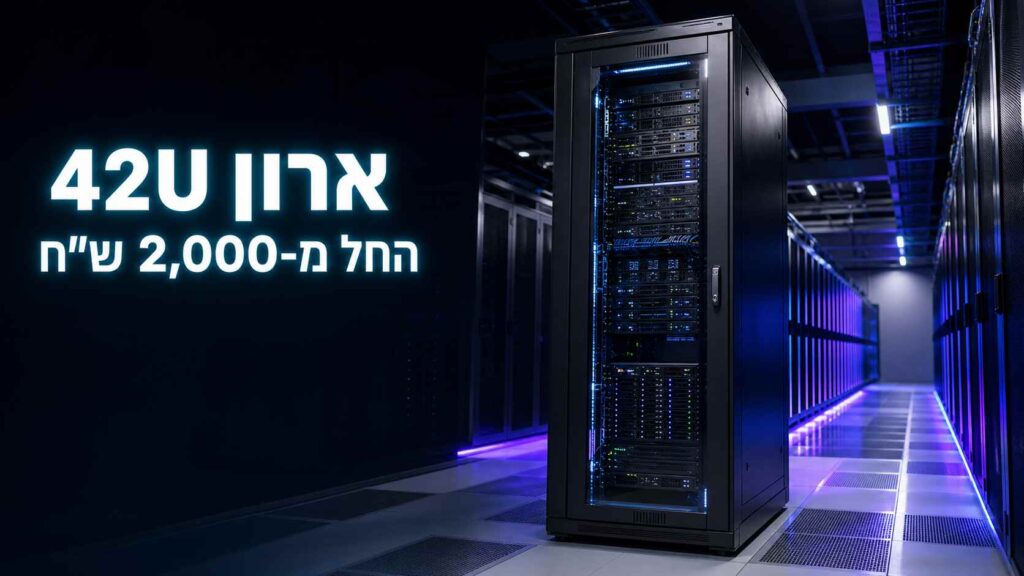

ארון עומד 42U
הגודל המלא של חדר שרתים, בגובה של קרוב לשני מטרים ובעומק של 800 עד 1,000 מ"מ, לשרתים עמוקים ולציוד רב.
בטבלה הבאה אפשר לבקש פרטים על כל גודל ארון בוואטסאפ:
מחירון ארונות תקשורת (הזמנה ישירה)
| דגם וגודל הארון | ייעוץ הנדסי ותיאור | מחיר והזמנה |
|---|---|---|
| ארון 6U ארון קיר קומפקטי | אידיאלי לעסקים קטנים. מיועד לריכוז ציוד קצה בסיסי, נתב ומתג בודד. חוסך מקום. | מ-250 ₪ |
| ארון 15U קיר / רצפה בינוני | מתאים למשרדים (10-30 עובדים). מצוין לריכוז מתגים, שרת קטן ו-UPS. | מ-600 ₪ |
| ארון 24U רצפתי עומד | למשרדים גדולים. מספק אוורור מעולה ומרחב אידיאלי לשרתי עומק קצרים וציוד כבד. | מ-1,650 ₪ |
| ארון 42U שרתים גודל מלא | לארגונים, חוות שרתים (Data Center) ולציוד עמוק. סטנדרט הברזל בתעשייה. | מ-2,590 ₪ |
איך מסדרים ארון תקשורת נכון?
סידור נכון של הארון חוסך זמן בכל תקלה ובכל הרחבה. כמה כללים שמקובלים בפרויקטים עסקיים:
- פנל מעל מתג: פנל הכבלים נמצא בחלק העליון, מתג מתחתיו, ובין שניהם מנהל כבלים אופקי של 1U, כך שכבלי המגשר הקצרים לא תלויים בחזית.
- ציוד כבד בתחתית: אל-פסק ושרתים מותקנים בתחתית הארון, כדי שמרכז הכובד יישאר נמוך והארון יישאר יציב.
- חשמל בצד אחד, נתונים בצד שני: פס השקעים (PDU) ממוקם בנפרד מכבלי הרשת, כדי להפחית הפרעות ולהקל על הטיפול.
- פנלי כיסוי ביחידות ריקות: הם מונעים חזרה של אוויר חם לחזית הציוד.
- שילוט ותיעוד: כל שקע, פורט ופנל מסומנים בשני הקצוות, ומפת הנקודות נשמרת אצל העסק. בכבילה מובנית נהוג לסמן לפי תקן TIA-606.
- מקום פנוי: משאירים 30% עד 50% מהיחידות פנויות להרחבה.
הכבילה עצמה, מהשקע בעמדה ועד הפנל, מתוארת בעמוד על פריסת כבלי רשת לעסק. סידור מחדש של ארון קיים הוא עבודה שמבוצעת בחלון תחזוקה מתואם, כי היא מנתקת זמנית את הרשת.
איזה עומק ארון צריך?
העומק קובע אם הציוד בכלל ייכנס ואם הדלת תיסגר. ארונות מגיעים בעומק 450, 600, 800 ו-1,000 מ"מ. ארון קיר דק של 450 מ"מ מתאים לפנלים, למתגים ולנתב, אבל שרת מדף או אל-פסק ארוך לא ייכנסו בו. בנוסף לעומק הציוד צריך להשאיר מקום מאחור לכבלי החשמל ולכבלי הרשת, בלי לכופף אותם בחדות.
כדאי לבדוק גם את עומק ההתקנה השימושי ולא רק את עומק הארון החיצוני. למשל, במפרט ארון הקיר PanZone של Panduit, העומק השימושי לציוד מגיע עד 26.8 אינץ' (כ-680 מ"מ), ועומס העבודה המותר נע בין 79 ק"ג בדגם 9U ל-158.8 ק"ג בדגם 26U. נתונים כאלה מופיעים במפרט של כל יצרן, ושווה לקרוא אותם לפני ההזמנה.
אילו אביזרים נכנסים לארון תקשורת?
ארון ריק לא מספיק כדי להפעיל רשת תקינה. אלה האביזרים שמהנדס תקשורת יכלול בדרך כלל בהזמנה:
- פנלים (Patch Panels): נקודת הסיום של כבלי הרשת מהעמדות, בגודל 1U ל-24 פורטים בדרך כלל.
- מנהלי כבלים: אופקיים ליד כל פנל או מתג, ואנכיים לאורך הארון, כדי שהכבלים לא יתלו ולא יתכופפו.
- מדפים: קבועים או נשלפים, לציוד שלא מתאים למסילות 19 אינץ', כמו נתב של ספק האינטרנט.
- פס שקעים (PDU): לחלוקת החשמל לציוד, עם הגנה מפני קפיצות מתח לפי הצורך.
- יחידת מאווררים: בגג הארון או בדלת, לשאיבת האוויר החם. יצרנים מציעים ערכות מאווררים במיוחד לארונות עם מתגי PoE.
- פנלי כיסוי (Blanking Panels): סוגרים יחידות ריקות כדי שהאוויר החם לא יחזור לחזית הציוד.
- ערכת הארקה, מנעול וגלגלים: לפי סוג הארון ומקום ההתקנה.
איך מתכננים חשמל וקירור לארון תקשורת?
כל וואט שציוד צורך הופך לחום בתוך הארון. כדי לתכנן, מסכמים את הצריכה של כל הציוד הפעיל בוואטים. וואט אחד שווה ל-3.412 BTU לשעה, ומכאן אפשר להעריך את העומס התרמי ולבדוק אם האוורור הטבעי מספיק או שצריך יחידת מאווררים.
- מעגל חשמל ייעודי: מומלץ שהארון יקבל קו חשמל נפרד מהשקעים של העובדים, מוגן ובעל מרווח ביחס לצריכה המצטברת.
- אל-פסק: חשוב לבחור אל-פסק שמתאים לצריכה ולזמן הגיבוי שהעסק צריך, ולהתקין אותו בתחתית הארון.
- כיוון זרימת האוויר: רוב הציוד שואב אוויר מהחזית ופולט מאחור, ולכן לא חוסמים את החזית ולא מציבים את הארון צמוד לקיר בלי מרווח.
- מיקום: הארון לא יושב ליד מים, ולא בחדר סגור בלי אוורור, ורצוי לבדוק את הטמפרטורה בו גם בקיץ.
מתי צריך ארון תקשורת חיצוני?
ארון חיצוני נדרש כשציוד רשת מותקן מחוץ למבנה: בחניון, בחצר מפעל, באתר בנייה או על עמוד. דירוג האטימות שלו נקבע לפי קוד IP של תקן IEC 60529: הספרה הראשונה מתארת הגנה מפני אבק וגופים מוצקים, והשנייה הגנה מפני מים. בדירוג IP55 הארון מוגן מפני אבק בכמות מזיקה ומפני סילוני מים מכל כיוון, ולכן זה הדירוג המינימלי שמקובל לבקש לארון חיצוני.
מעבר לאטימות בודקים בידוד מחום השמש, אוורור או קירור לציוד הפעיל, כניסות כבלים אטומות, הארקה תקינה, צביעה נגד קורוזיה ומנעול חבוי. ארון קטן של 6U עד 9U מספיק בדרך כלל למתג ולממיר סיב.
אילו טעויות נפוצות כדאי להימנע מהן?
- ארון בדיוק במידה: ארון של 9U שמספיק היום נסתם תוך זמן קצר אחרי שמוסיפים מתג או אל-פסק, הציוד מתחמם והעבודה בו קשה.
- התעלמות מהעומק: הזמנה לפי גובה בלבד, ואז שרת או אל-פסק שלא נכנסים.
- מיקום ליד מים או בלי אוורור: מטבחון, חדר שירותים או מחסן סגור הם מקום רע לציוד פעיל.
- נתב אלחוטי בתוך ארון מתכת: הדלת והדפנות מחלישות את האות. את נקודת הגישה מתקינים מחוץ לארון.
- ארון כבד על קיר חלש: ארון קיר מלא בציוד ובאל-פסק שוקל עשרות קילוגרמים, וקיר גבס בלי חיזוק לא מתאים לו.
מפרט טכני לארון שרתים: מה כותבים בהזמנה
כשהארון מיועד לשרתים ולא רק למתגים, ההזמנה צריכה לכלול מפרט, ולא רק גודל ב-U. הטבלה מסכמת את הסעיפים שכדאי לדרוש מהספק:
| סעיף | מה כותבים | מה זה מונע |
|---|---|---|
| הארקה | ת"י 1173, כבל מבודד 16 ממ"ר אל ארון החשמל הקומתי, פס השוואת פוטנציאלים לעשר כניסות | נזקי ברק ומתחים מושרים |
| תקן ומיגון | DIN 41494, מיגון IP-40, קיבוע לרצפה | ארון לא יציב או לא תואם |
| מידות ודלתות | עומק ורוחב לפי השרת הארוך ביותר, דלתות קדמיות ואחוריות, מסתור כבילה | ציוד שלא נכנס וגישה קשה |
| כניסות כבלים | כניסה עליונה ותחתונה עם פס PVC גמיש | כבלים פגועים בקצה הפתח |
| אטימה | התקני אטימה למפוחים לא פעילים ופנלים אטומים | חזרת אוויר חם לחזית |
במפרטים של ארונות שרתים נהוג לציין יצרן מוכר כנקודת ייחוס, למשל ארונות מסדרות של APC או Panduit, ולהוסיף את הנוסח "או שווה ערך מאושר". כך אפשר להשוות הצעות על בסיס זהה, והספק שמציע דגם אחר צריך להוכיח שהוא עומד בכל סעיפי המפרט. את האישור מבקשים בכתב מהמתכנן.
בשורת ארונות צפופה, מוסיפים למפרט יחידת קירור שורתית (InRow) בין הארונות, ששואבת אוויר מהמעבר החם ומספקת אוויר מקורר אל חזית השרתים. במפרט לדוגמה נדרשה תפוקת קירור מוחשית של 30 קילוואט לפחות, מפוחי EC עם בקרת מהירות רציפה, גילוי נזילות וחיבור למערכת ניהול מבנה בפרוטוקול BACnet או Modbus.
מה בודקים בהצעת מחיר לארון תקשורת?
שתי הצעות לארון באותו גובה יכולות להיות שונות מאוד בתכולה. לכן משווים לפי רשימה קבועה ולא לפי המחיר בלבד:
- מידות: גובה ביחידות U, רוחב, עומק חיצוני ועומק שימושי בין המסילות.
- עומס מרבי: המשקל שהיצרן מאשר לארון, ובארון קיר גם סוג העיגון לקיר.
- דלתות ודפנות: דלת זכוכית, מחוררת או מתכת, דלת אחורית, ודפנות נשלפות עם מנעול.
- מה כלול: מדף, פס שקעים, יחידת מאווררים, מנהלי כבלים, ברגים ואומים למסילות.
- הארקה: נקודת הארקה בארון וחיבור שלה למבנה.
- התקנה: האם המחיר כולל הובלה, הרכבה, תלייה ופינוי אריזות, או ארון בלבד.
הצעה שכתוב בה רק "ארון 15U" בלי עומק, עומס ותכולה לא מאפשרת השוואה אמיתית.
אפשר להזמין ארון תקשורת במידה מיוחדת?
כן. כשאף גודל סטנדרטי לא מתאים, למשל נישה צרה, תקרה נמוכה או ציוד תעשייתי בעומק חריג, מזמינים ייצור של ארון תקשורת לפי מפרט. המפרט כולל גובה ביחידות U, רוחב, עומק, סוג דלת, אוורור, דירוג אטימות אם הארון חיצוני, ועומס נדרש. הזמנה כזו לוקחת יותר זמן מארון מהמדף, ולכן כדאי לבדוק קודם אם ארון סטנדרטי עם אביזרים מתאימים פותר את הבעיה.
איך טלקום אקספרט מלווה בחירה והתקנה של ארונות תקשורת?
טלקום אקספרט פועלת עם ליווי של מהנדס תקשורת בעל מעל 25 שנות ניסיון. התהליך מתחיל ברשימת הציוד הקיים והמתוכנן, ממשיך בבחירת גודל, עומק ואביזרים, ומסתיים באספקה, בהתקנה, בסיום הכבלים (Termination) ובבדיקת הרשת. כשהארון הוא חלק מתשתית רחבה יותר, אנחנו מתאמים גם את הכבילה, החשמל והקירור, ומפנים למדריך תשתיות תקשורת לתמונה הכללית. הארון מחובר למתגים שמזינים את הנקודות, כפי שמתואר בעמוד על מתגי רשת. השירות ניתן לעסקים ולארגונים בלבד, ולא לבתים פרטיים.
שירותי ארונות תקשורת שטלקום אקספרט מספקת
אחרי שבדקתם את טווחי השוק ואת הגודל הנדרש, אפשר לבקש הצעה לפי המפרט שלכם. בכל שורה בטבלה אפשר לבקש הצעת מחיר בוואטסאפ.
| שירות | מה כולל |
|---|---|
| אספקה והתקנה של ארון תקשורת | בחירת גודל ועומק הארון לפי הציוד, אספקה והתקנה בקיר או ברצפה, כולל הארקה ותיעוד של המיקום במשרד. |
| ארון תקשורת חיצוני IP55 ומעלה | ארון תקשורת חיצוני עם דירוג IP55 ומעלה, אטום לאבק ולמים, עם אוורור, מנעול וכניסות כבלים אטומות. |
| ארון תקשורת במידה מיוחדת | ארון תקשורת במידה מיוחדת שאינו קיים בקטלוג, עם מפרט הנדסי וייצור לפי הזמנה של העסק. |
| החלפה או הרחבה של ארון קיים | העברת הציוד הקיים לארון גדול יותר או הוספת ארון נוסף, בתיאום חלון עבודה שלא פוגע בפעילות המשרד. |
| קבלו הצעת מחיר | |
לייעוץ ללא התחייבות: 077-8123111.
שאלות נפוצות על ארונות תקשורת
ארון שרתים עמוק יותר, לרוב 1,000 מ"מ ומעלה, ובנוי לשאת שרתים ארוכים וכבדים. ארון תקשורת רדוד יותר ומיועד בעיקר לפנלים, למתגים ולנתבים. במשרד קטן ארון אחד משמש לשני התפקידים, ולכן בוחרים את העומק לפי הציוד העמוק שמתוכנן להיכנס.
ארון סגור עם דלת ומנעול מגן על הציוד מגישה לא מורשית ומאבק, ולכן הוא מתאים למשרד ולחלל שעובדים עוברים בו. מסגרת פתוחה נותנת גישה נוחה ואוורור טבעי, אבל מתאימה רק לחדר תקשורת נעול וממוזג.
המחיר תלוי בגובה, בעומק, בסוג הדלתות ובאביזרים. לפי מחירי שוק, ארון תקשורת של 10U עולה בדרך כלל 554 עד 789 שקלים לפני מע"מ, והמחיר משתנה לפי הדגם והאביזרים. ארונות גדולים יותר מתומחרים לפי מפרט, ומחיר מדויק נקבע בהצעה.
למשרד בגודל כזה נפוץ ארון של 15U. הוא נתלה על קיר חזק או עומד על הרצפה, ומשאיר מקום לכמה מתגים, למגש סיבים ולאל-פסק קטן. משרד שצפוי לגדול או להוסיף שרת יבחן ארון עומד של 24U.
IP55 הוא דירוג אטימות לפי תקן IEC 60529. הספרה הראשונה אומרת שהארון מוגן מפני אבק בכמות מזיקה, והשנייה שהוא מוגן מפני סילוני מים מכל כיוון. זה הדירוג המינימלי שמקובל לבקש לארון שמותקן בחניון, בחצר או על עמוד.
כן. כשגודל סטנדרטי לא מתאים לנישה, לתקרה או לציוד, מזמינים ארון לפי מפרט שכולל גובה ביחידות U, רוחב, עומק, דלת, אוורור ועומס. הייצור לוקח יותר זמן מארון מהמדף, ולכן כדאי לבדוק קודם אם ארון סטנדרטי עם אביזרים פותר את הצורך.
בארון סגור עם מתגים פעילים, ובמיוחד מתגי PoE, מומלץ להתקין יחידת מאווררים בגג הארון או בדלת. בלי זרימת אוויר החום מצטבר בארון והציוד נכשל מוקדם. בארון פתוח בחדר ממוזג המאווררים פחות נחוצים.
מסדרים את הפנל בחלק העליון, מתג מתחתיו ומנהל כבלים אופקי ביניהם, ומתקינים ציוד כבד כמו אל-פסק בתחתית. פס השקעים מופרד מכבלי הרשת, יחידות ריקות נסגרות בפנלי כיסוי וכל נקודה מסומנת בשני הקצוות. כדאי להשאיר 30% עד 50% מהיחידות פנויות להרחבה.
