התקנת נקודות רשת היא העבודה שבה מושכים כבל נחושת מארון התקשורת עד שקע בקיר או בתעלה, מסיימים אותו בפנל ובשקע, ובודקים אותו במכשיר הסמכה. בעסק חדש בוחרים היום בדרך כלל כבל Cat6A, האורך הקבוע מהפנל לשקע לא עולה על 90 מטר, והמחיר לנקודה נקבע לפי המסלול, סוג הכבל והבדיקה.
| שירות | מחיר בשקלים, לפני מע"מ | הערה |
|---|---|---|
| נקודת רשת מותקנת, מחיר לנקודה | 320 עד 510 | תלוי בסוג הכבל, במסלול ובבדיקה |
אלה טווחי שוק ולא מחירון של טלקום אקספרט. נקודת רשת מותקנת עולה בשוק 320 עד 510 ש"ח לפני מע"מ, מהספק הזול ליקר.
עיקרי הדברים
- לפי תקני הכבילה של TIA, הקטע הקבוע מהפנל לשקע (Permanent Link) מוגבל ל-90 מטר, והערוץ כולו כולל כבלי המגשר מוגבל ל-100 מטר.
- לחיבור של 10 ג'יגה-ביט עד 100 מטר בהתקנה חדשה מפרטים כבילה בקטגוריה 6A. בכבל Cat6 קצב כזה מובטח רק עד 37 מטר, ובין 37 ל-55 מטר הוא תלוי בסביבה.
- נקודת רשת מורכבת מכבל, שקע בצד העמדה, יציאה בפנל בארון, וכבלי מגשר בשני הקצוות.
- נקודה שלא נבדקה במכשיר הסמכה עלולה לעבוד היום ולהיכשל בקצב גבוה יותר או תחת עומס.
- טלקום אקספרט מתכננת ומתקינה נקודות רשת לעסקים ולארגונים בלבד, ולא לבתים פרטיים.
העמוד הזה עוסק בנקודת הרשת עצמה: מה היא, איך מתקינים אותה ואיך בודקים אותה. את התמונה הרחבה של הכבילה, הארונות והציוד האקטיבי בעסק תמצאו במדריך תשתיות תקשורת.
מה זה נקודת רשת ומה היא כוללת?
נקודת רשת היא חיבור קווי קבוע אחד בין עמדת עבודה לבין ארון התקשורת. בצד העמדה יש שקע RJ45 בקופסה בקיר, בתעלה או ברצפה. בצד הארון הכבל מסתיים ביציאה ממוספרת בפנל (Patch Panel), ומשם כבל מגשר קצר מחבר אותה למתג. כל מה שבין השקע לפנל הוא כבל אחד רציף, בלי חיבורי ביניים.
על אותה נקודה עובדים מחשב, טלפון IP, מדפסת, נקודת גישה אלחוטית או מסוף סליקה. ההחלטה מה יתחבר לכל נקודה מתקבלת בארון, לפי היציאה במתג, ולכן בתכנון נכון כל הנקודות זהות. טלפון IP שעובר לחדר אחר ממשיך לעבוד עם אותה שלוחה ברגע שמחברים אותו לנקודה אחרת, בלי טכנאי.
נקודת רשת מתחילה במתג ובפנל בארון התקשורת, ממשיכה בכבל נחושת אחד רציף עד 90 מטר ומסתיימת בשקע RJ45 בקיר. אחרי ההתקנה בודקים אותה במכשיר הסמכה, שמאשר קצב ואורך לפני המסירה.
כמה נקודות רשת צריך לכל עמדה ולכל משרד?
מספר הנקודות נקבע בתכנון, כי הוספה מאוחרת יקרה יותר מהשחלה נוספת בזמן העבודה. כלל עבודה מקובל הוא שתי נקודות לכל עמדה קבועה, אחת למחשב ואחת לטלפון IP או כרזרבה, ובנוסף נקודות לפי סוג השימוש:
- נקודות גישה אלחוטיות: נקודה אחת לכל התקן, בתקרה ובמרחק שנקבע בסקר כיסוי, עם אספקת חשמל דרך הכבל (PoE) במתג.
- חדרי ישיבות: נקודה בשולחן ונקודה בקיר המסך, כדי לא להישען על כבלים ארוכים על הרצפה.
- מדפסות ומכשירי משרד: נקודה קבועה לכל מכשיר, במקום חיבור אלחוטי שמשתנה בין מכשירים.
- מסופי סליקה ועמדות קבלה: נקודה ליד המסוף, מחוברת לאותה רשת יציבה כמו שאר העמדות.
- רזרבה: נקודות פנויות בכל אזור, כדי שמעבר עמדה או הוספת עובד לא ידרשו קידוח נוסף.
כל נקודה צריכה גם יציאה פנויה בפנל ובמתג, ולכן מספר הנקודות קובע את גודל הארון. עסק שגדל ימצא פירוט על ארון תקשורת ועל הכיסוי האלחוטי ברשת אלחוטית WiFi לעסקים.
Cat6 או Cat6A: איזה כבל מתאים לנקודות רשת בעסק?
הקטגוריה מגדירה את ביצועי הכבל והרכיבים, ולא רק את עובי הכבל. בשני המקרים מדובר בכבל של ארבעה זוגות גידים מלופפים, אבל Cat6A בנוי לחיבור של 10 ג'יגה-ביט לאורך הערוץ כולו, ו-Cat6 לא.
| נושא | Cat6 | Cat6A |
|---|---|---|
| 1 ג'יגה-ביט עד 100 מטר | כן | כן |
| 10 ג'יגה-ביט | עד 37 מטר מובטח, עד 55 מטר תלוי בסביבה | עד 100 מטר בהתקנה חדשה |
| עובי וגמישות | דק וגמיש יותר, קל להשחלה בצנרת צרה | עבה יותר, דורש יותר מקום בתעלות ובפנל |
| מתי לבחור | הוספת נקודות לרשת Cat6 קיימת או משרד קטן לתקופה קצרה | משרד חדש, נקודות גישה אלחוטיות מתקדמות, תכנון לעשור |
הנתונים על 10 ג'יגה-ביט על Cat6 מגיעים ממסמך TSB-155 של TIA, ש-Fluke Networks מסבירה במאמר על דרישות הבדיקה ל-10GBASE-T. לפי אותו מאמר, מי שמתכנן התקנה חדשה ל-10 ג'יגה-ביט עד 100 מטר צריך לפנות למפרט של קטגוריה 6A. כבילה היא השקעה שנשארת בקירות שנים רבות, והפער במחיר בין שני הכבלים קטן בהרבה מעלות פתיחה מחדש של תקרות ותעלות. השוואה מלאה בין הקטגוריות, כולל Cat7 ו-Cat8, מופיעה בעמוד כבל Cat6 Cat7 Cat8.
מה עדיף לעסק קטן: סיבים אופטיים או כבל נחושת?
השאלה מערבבת שני דברים שונים. "סיבים" הוא קודם כול סוג החיבור שספק האינטרנט מביא לבניין, ואילו נקודת הרשת בתוך המשרד היא כבל נחושת בקטגוריה 6 או 6A שמגיע עד העמדה. גם עסק עם אינטרנט בסיבים אופטיים מתקין בתוך המשרד כבילת נחושת, כי המחשבים, הטלפונים ונקודות הגישה האלחוטיות מתחברים בשקע RJ45.
| מקום ההתקנה | מה מתאים | למה |
|---|---|---|
| מהפנל לעמדה, עד 90 מטר | כבל נחושת Cat6 או Cat6A | הציוד בעמדה מתחבר בשקע נחושת, והכבל יכול להזין גם התקני PoE |
| בין ארונות או בין קומות | סיב אופטי | מרחק מעבר ל-90 מטר, וללא הפרעות חשמליות |
| בין בניינים | סיב אופטי | בידוד חשמלי בין שני הצדדים ואין מגבלת אורך של נחושת |

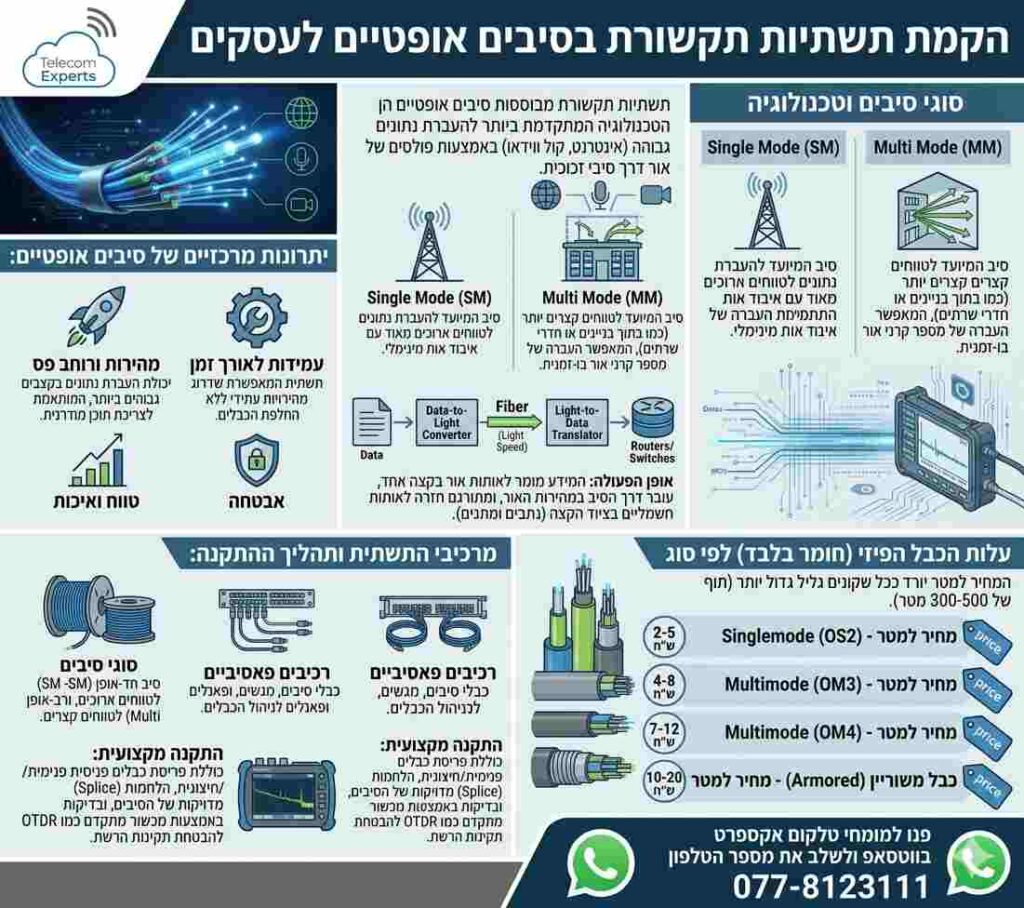

לכן לעסק קטן במשרד אחד ההשקעה הנכונה היא בכבילת נחושת בקטגוריה נכונה, ואת הסיבים שומרים לקטעים שבהם נחושת אינה אפשרית. פירוט על התקנת סיבים אופטיים בעסק תמצאו בהתקנת סיבים אופטיים לעסקים.

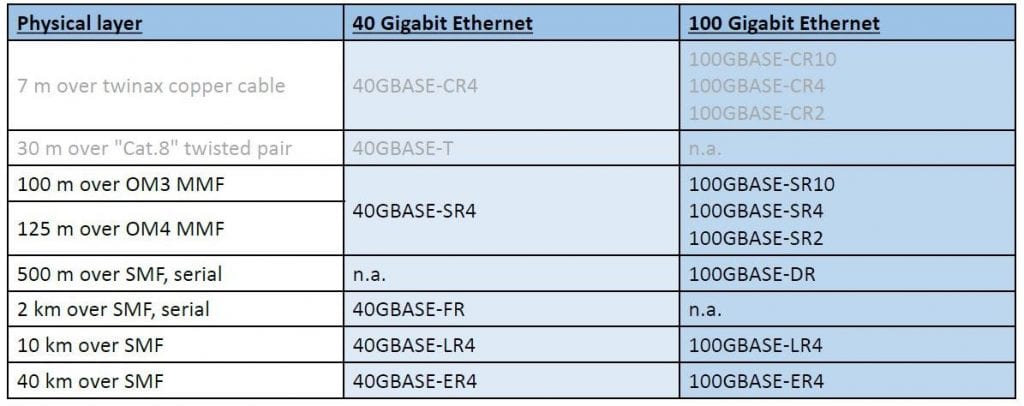

סיב חד-מצבי מתאים למרחקים ארוכים ולקצבים גבוהים, ולכן הוא הבחירה הנפוצה בין מבנים, וסיב רב-מצבי משמש לרוב למרחקים קצרים בתוך מבנה ודורש התאמה לציוד שמחובר אליו. כבל נחושת מוגבל ל-90 מטר לנקודת רשת, ולכן מעבר לכך, בין מבנים או במקום עם הפרעות חשמליות מעבירים סיב. חיבור המשרד לסיב של ספק התשתית עובר בדיקת זמינות לפי כתובת, השחלה והתקנת ממיר אופטי (ONT) או נתב, חיבור לרשת הפנימית ובדיקת קצבים לפני ביטול הקו הישן.
למה האורך המרבי של נקודת רשת הוא 90 מטר?

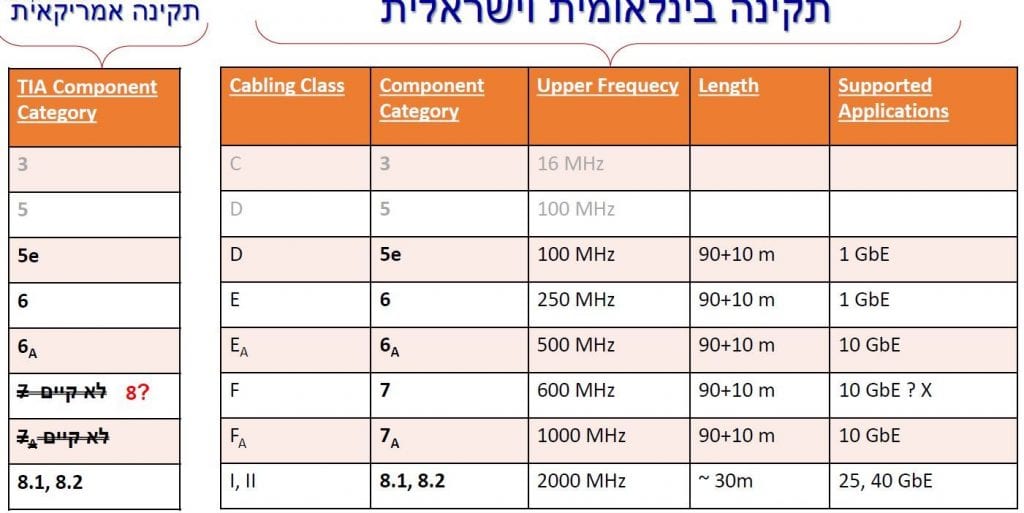

תקני הכבילה בנויים על ערוץ של 100 מטר לכל היותר. מתוך זה 90 מטר הם הקטע הקבוע מהפנל לשקע, ו-10 המטרים הנותרים שמורים לכבלי המגשר בארון ובעמדה. לכן האורך שקובע בתכנון הוא מסלול הכבל בפועל, דרך התעלות, התקרה והפירים, ולא המרחק בקו אווירי.
כשעמדה רחוקה יותר מ-90 מטר במסלול, יש שתי דרכים מקובלות: להוסיף ארון קומתי קרוב יותר ולחבר אותו לארון הראשי בסיב אופטי, או להציב מתג קטן באזור המרוחק. הפתרון השני מתאים רק לנקודות בודדות, כי כל מתג נוסף הוא עוד רכיב שצריך חשמל, ניהול ותחזוקה.
איך מתבצעת התקנת נקודות רשת בפועל?
- סקר במקום: מיפוי העמדות, הטלפונים, המדפסות ונקודות הגישה האלחוטיות, ובדיקת מקום הארון ומסלולי הכבלים.
- תכנון: מספר נקודות לכל עמדה, אורך משוער של כל מסלול, וגודל הפנל והארון כולל מקום לצמיחה.
- תעלות וצנרת: הכנת תוואי בתקרה, בקיר או בתעלה חיצונית, בהפרדה מכבלי חשמל.
- השחלה: משיכת כבל רציף לכל נקודה, בלי מתיחה חזקה ובלי כיפופים חדים שפוגעים בביצועים.
- סיום: חיבור השקע בצד העמדה והיציאה בפנל לפי אותה שיטת חיווט בשני הקצוות.
- סימון: מספר זהה על השקע, על הכבל ועל היציאה בפנל.
- בדיקת הסמכה ותיעוד: מדידה של כל נקודה ומסירת דוח ותוכנית.
שיטת החיווט הנפוצה היא T568B, ובחלק מהארגונים T568A. אין יתרון טכני לאחת מהן, אבל חובה להשתמש באותה שיטה בכל הנקודות ובשני הקצוות.
מה ההבדל בין נקודת רשת לנקודת טלפון ישנה?
במשרדים ותיקים רבים יש עדיין נקודות טלפון אנלוגיות, שחוברו בזוג גידים אחד לארון ישן או ישירות לקופסת הספק. נקודה כזו לא מתאימה לרשת מחשבים: הכבל בקטגוריה נמוכה, לעיתים יש בו רק זוג או שניים, והשקעים מחוברים לפעמים בשרשרת. גם טלפון IP צריך נקודת רשת אמיתית ולא שקע טלפון ישן.
כשמשרד עובר ממרכזיה ישנה לטלפוני IP או למרכזיה בענן, הנקודות הישנות בדרך כלל לא שמישות. לעיתים אפשר לנצל את הצנרת שלהן כדי למשוך כבל רשת חדש, וזה חוסך עבודה. במשרד שבו לכל עמדה יש נקודת רשת אחת בלבד, אפשר לחבר את המחשב דרך הטלפון, כי לרוב טלפוני ה-IP יש יציאת רשת נוספת למחשב. זה פתרון נוח, אבל המחשב מוגבל לקצב של היציאה בטלפון.
מה ההבדל בין התקנת כבלי תקשורת להתקנת רשת אינטרנט לעסק?
עסקים רבים מחפשים "התקנת רשת אינטרנט" ומקבלים הצעות על דברים שונים, כי המונח מכסה שלוש שכבות נפרדות שלכל אחת ספק ותהליך משלה:
- קו הספק עד הבניין: הזמנה של חיבור אינטרנט או קו תמסורת מספק תקשורת, שמסתיים בנתב של הספק בחדר התקשורת.
- כבילה בתוך המשרד: נקודות הרשת, הפנל והארון, שמתוארים בעמוד הזה ומסתיימים בבדיקת הסמכה.
- ציוד אקטיבי: נתב, מתג, חומת אש ונקודות גישה אלחוטיות, שמחברים את הכבילה לקו הספק.
לכן עסק שהזמין קו מהיר אך לא עדכן את הכבילה יגלה שהמהירות בפועל מוגבלת בכבל ישן או בנקודה שלא נבדקה. מומלץ לתאם את שלוש השכבות לפני הגעת הספק, ולקבל תוכנית נקודות מסומנת שהספק יודע לחבר אליה. בחירת הקו עצמו מפורטת באינטרנט לעסקים: תשתית וספק.
מה משפיע על המחיר לנקודת רשת?
אין מחיר אחיד לנקודה. בשוק נקודת רשת מותקנת עולה 320 עד 510 ש"ח לפני מע"מ, ולכן כדאי להיזהר מהצעה שמציגה רק מספר לנקודה בלי לפרט מה כלול בו. אלה הגורמים שקובעים את העלות בפועל:
- סוג הכבל והרכיבים: Cat6 או Cat6A, ושקעים ופנל באותה קטגוריה.
- אורך המסלול ומורכבותו: תקרה אקוסטית פתוחה מול קירות בטון, פירים בין קומות ועבודה בגובה.
- צנרת ותעלות: האם יש תוואי קיים או שצריך להתקין תעלות חדשות.
- מספר הנקודות: בפרויקט גדול עלות ההכנה מתחלקת על יותר נקודות.
- שעות העבודה: עבודה בשעות הערב או בסוף השבוע כדי לא להפריע לפעילות המשרד.
- בדיקה ותיעוד: בדיקת הסמכה עם דוח לכל נקודה מול בדיקת רציפות פשוטה.
- הארון: האם יש מקום בפנל ובארון הקיים או שצריך להרחיב.
כדי להשוות בין הצעות, כדאי לבקש מכל מציע לפרט את סוג הכבל והרכיבים לפי יצרן ודגם, את שיטת הבדיקה ואת התיעוד שיימסר. הצעה זולה בלי בדיקת הסמכה ובלי סימון אינה דומה להצעה מלאה, גם אם מספר הנקודות זהה.
איך מוסיפים נקודות רשת במשרד קיים?
הוספה במשרד פעיל מתחילה בבדיקה של מה שכבר קיים: כמה יציאות פנויות יש בפנל ובמתג, אם יש מקום בתעלות ובצנרת, ומה הקטגוריה של הכבילה הקיימת. נקודות חדשות נמשכות באותה קטגוריה של הרשת או בקטגוריה גבוהה יותר, ומקבלות מספור שממשיך את הקיים.
כשאין מקום בארון או שהפנל מלא, לעיתים נכון לסדר את הארון לפני ההוספה: להחליף כבלי מגשר ארוכים, לסמן מחדש ולתעד. עסק שגדל וצריך ארון גדול יותר או חדר תקשורת ייעודי ימצא את השיקולים בעמוד תכנון חדר שרתים. במקום שבו אי אפשר להשחיל כבל, רשת אלחוטית יכולה להשלים, אבל עמדות קבועות ונקודות גישה צריכות עדיין חיבור קווי.
איך בודקים שנקודת רשת הותקנה נכון?
יש הבדל גדול בין בדיקת רציפות לבין בדיקת הסמכה. בודק רציפות פשוט מראה שכל שמונת הגידים מחוברים בסדר הנכון. מכשיר הסמכה מודד את ביצועי הנקודה מול הדרישות של הקטגוריה: אורך, הנחתה, הצלבות בין זוגות והחזרים. רק בדיקה כזו מראה שנקודת Cat6A באמת עומדת בביצועים של Cat6A.
חשוב גם שהבדיקה תתבצע מול הקטגוריה שנרכשה. נקודה שהותקנה ברכיבי Cat6A ונבדקה רק לפי דרישות Cat6 לא הוכיחה שהיא תעמוד בקצב של 10 ג'יגה-ביט. בדוח מופיעים שם הקטגוריה, תאריך הבדיקה והמכשיר שבו נבדקה, וכדאי לוודא את שלושתם לפני התשלום האחרון.
הבדיקה המקובלת בהתקנה חדשה היא של הקטע הקבוע (Permanent Link), כי זה החלק שנשאר בקירות. בסוף העבודה מקבלים דוח עם תוצאה לכל נקודה, תוכנית עם מיקום הנקודות ומספורן, וטבלה שמקשרת בין כל שקע ליציאה שלו בפנל. מסמכים אלה חוסכים זמן בכל תקלה ובכל שינוי עתידי.
התקנת נקודות רשת עם טלקום אקספרט
טלקום אקספרט היא אינטגרטור תקשורת ומחשוב ענן, ובראשה מהנדסי תקשורת עם מעל 25 שנות ניסיון. אנחנו מתכננים ומתקינים נקודות רשת לעסקים ולארגונים בלבד, ולא לבתים פרטיים. העבודה מתחילה בסקר ובתכנון, ממשיכה בהתקנה עם סימון אחיד, ומסתיימת בבדיקה ובתיעוד שהעסק מקבל לידיו. כשמשרד עובר לטלפוני IP או למרכזיה בענן, אנחנו מתכננים את הנקודות כך שכל עמדה תתאים גם לטלפון וגם למחשב.
שירותי התקנת נקודות רשת שטלקום אקספרט מבצעת
אחרי שבדקתם את טווחי השוק, אפשר לבקש הצעה לפי המפרט של המשרד. בכל שורה בטבלה אפשר לבקש הצעת מחיר בווטסאפ.
| שירות | מה מקבלים |
|---|---|
| התקנת נקודות רשת במשרד חדש | תכנון מיקומי נקודות הרשת במשרד חדש, השחלה, שקעים, פנל בארון, סימון ובדיקת הסמכה לכל נקודה. |
| הוספת נקודות רשת במשרד קיים | הוספת נקודות רשת במשרד קיים: בדיקת מקום פנוי בפנל ובתעלות, השחלה לנקודות החדשות וחיבור למתג. |
| בדיקה והסמכה של נקודות קיימות | מדידה של כל נקודה קיימת במכשיר הסמכה, עם דוח שמציין אם כל שקע תקין או לא תקין. |
| סידור ארון ופנל קיימים | סידור מחדש של הארון והפנל הקיימים: סימון, החלפת כבלי מגשר, מיפוי נקודות ותיעוד מלא. |
| נקודות לטלפוני IP ולנקודות גישה אלחוטיות | נקודות עם PoE לטלפוני IP ולנקודות גישה אלחוטיות, לפי סקר הכיסוי ומספר העמדות במשרד. |
| קבלו הצעת מחיר | |
לייעוץ ללא התחייבות: 077-8123111.
שאלות נפוצות על התקנת נקודות רשת
כן, בשקע כפול יש שתי יציאות, ולכל אחת מהן כבל נפרד שמגיע ליציאה משלו בפנל. לכן בהצעת מחיר סופרים את הנקודות לפי מספר הכבלים ולא לפי מספר הקופסאות בקיר. מפצל שמחלק כבל אחד לשני שקעים אינו תחליף לנקודה שנייה, כי הוא מגביל את הקצב ואת השימושים.
כן, ברוב המשרדים מעבירים את הכבלים בתקרה האקוסטית ובתעלות פלסטיק או אלומיניום לאורך הקירות, בלי חציבה. במשרד עם תקרת בטון חשופה משתמשים בתעלות גלויות או בצנרת קיימת, אם יש בה מקום. חציבה נדרשת בעיקר כשרוצים שקע שקוע בקיר במקום שאין אליו צנרת.
נקודות חדשות מושכים בקטגוריה שמתאימה לשנים הבאות, היום בדרך כלל Cat6A, גם אם שאר הכבילה ישנה יותר. הנקודה החדשה תעבוד עם המתגים הקיימים, ותהיה מוכנה כשיחליפו אותם. כדאי רק לוודא שהשקעים והפנל של הנקודות החדשות באותה קטגוריה כמו הכבל, אחרת הנקודה תתפקד לפי הרכיב החלש.
לא, טלפון IP מקבל את השלוחה שלו מהמרכזיה ולא מהשקע, ולכן מספיק לחבר אותו לנקודת רשת פעילה בחדר החדש. התנאי הוא שהנקודה מחוברת למתג ושייכת לאותה רשת של הטלפונים. כך עובדים כשכל הנקודות במשרד זהות ומחוברות לארון אחד.
מוסיפים ארון קומתי קרוב יותר לעמדות ומחברים אותו לארון הראשי בסיב אופטי, או מציבים מתג מקומי באזור המרוחק. האורך שנמדד הוא מסלול הכבל בפועל, דרך התקרה והתעלות, ולא המרחק בקו ישר. לכן את הבדיקה הזו עושים כבר בסקר, לפני שמחליטים איפה יעמוד הארון.
כן, ומקובל להשאיר רזרבה של נקודות בכל אזור ומקום פנוי בפנל ובארון. כשהתקרות פתוחות והצוות כבר בשטח, תוספת של נקודה היא בעיקר עלות הכבל והשקע. הוספה מאוחרת דורשת פתיחה מחדש של תקרות ותעלות, ולעיתים עבודה מחוץ לשעות הפעילות.
בהתקנה מסודרת מקבלים שקעים ופנל מסומנים באותו מספור, דוח בדיקה לכל נקודה ותוכנית שמראה איפה כל נקודה נמצאת. כדאי לבקש גם טבלה שמקשרת בין כל שקע ליציאה בפנל ובמתג. בלי התיעוד הזה כל שינוי או תקלה בעתיד מתחילים בחיפוש ידני של כבלים.
בתוך המשרד נקודות הרשת מותקנות בכבל נחושת בקטגוריה 6 או 6A, כי הציוד בעמדה מתחבר בשקע RJ45. סיבים אופטיים מתאימים לקטעים בין ארונות, קומות או בניינים, ולמרחקים שמעבר ל-90 מטר. החיבור בסיבים שמספק ספק האינטרנט הוא שירות נפרד שמסתיים בנתב, ולא מחליף את הכבילה הפנימית.
