כבל רשת (Ethernet) הוא כבל נחושת עם ארבעה זוגות גידים שזורים, והקטגוריה שלו קובעת את המהירות והמרחק. ברוב העסקים CAT6 הוא הבחירה הנכונה: הוא תומך ב-1 Gbps עד 100 מטר, וב-10 Gbps עד 55 מטר. CAT5 מוגבל ל-100 Mbps ונחשב מיושן. CAT7 מוסיף מיגון מפני הפרעות, ו-CAT8 מגיע ל-40 Gbps אבל רק עד 30 מטר, ולכן הוא מיועד בעיקר לחיבורים קצרים בחוות שרתים.
מחשבון עלויות כבלי תקשורת
הזינו את סוג הכבל והאורך הנדרש לקבלת הערכת מחיר משוערת לציוד:
* המחיר מהווה הערכה כללית לחומרה בלבד ואינו כולל מע"מ, עבודת התקנה (השחלות, שקעים וארונות תקשורת) או בדיקות הסמכה (Fluke). למחיר מדויק לכמויות ופרויקטים יש לפנות לייעוץ.
להצעת מחיר ישירה בוואטסאפכמה עולה נקודת רשת מותקנת בעסק?
מחיר הכבל עצמו הוא חלק קטן מעלות הפרויקט. רוב ההוצאה היא על השחלה, שקעים, פנל בארון ובדיקה, ולכן שווה להכיר את טווחי השוק לנקודה מותקנת לפני שמקבלים הצעה.
| שירות | מחיר בשקלים, לפני מע"מ | הערה |
|---|---|---|
| נקודת רשת מותקנת | 320 עד 510 | לנקודה |
אלה ממוצעי שוק ולא מחירון של טלקום אקספרט. הטווח משקף את רוב המחירים בשוק. מחיר גלילי כבל, כבילת CAT8 ובדיקות הסמכה לא נכללים בטבלה כי אין להם עדיין מספיק נתונים, והם מופיעים בטבלת ההצעה בתחתית העמוד.
עיקרי הדברים
- CAT6 תומך ב-1 Gbps עד 100 מטר. ב-10 Gbps מסמך TSB-155 של TIA מבטיח עבודה עד 37 מטר, ובין 37 ל-55 מטר הדבר תלוי בהפרעות בין כבלים סמוכים.
- CAT6A הוא הקטגוריה שמוגדרת ל-10 Gbps לאורך 100 מטר מלאים, והיא ההמלצה לפריסה אופקית חדשה.
- CAT7 ו-CAT7A אושרו רק בתקן הבינלאומי ISO/IEC 11801 ומעולם לא הוכרו על ידי TIA.
- CAT8 מוגדר בתדר 2,000MHz ל-25 ו-40 Gbps בערוץ של עד 30 מטר, בעיקר בין שרתים למתגים.
- הכבל הקבוע בקיר מתוכנן עד 90 מטר, כך שיחד עם כבלי החיבור הערוץ כולו לא עובר 100 מטר.
- טלקום אקספרט מספקת כבלי רשת ופריסת כבילה לעסקים ולארגונים בלבד.
בפריסה חדשה במשרד ההחלטה היא בדרך כלל בין Cat6 ל-Cat6A. Cat6 נושא ג'יגה, אבל 10 ג'יגה רק בקווים קצרים, ו-Cat6A תוכנן ל-10 ג'יגה על כל 100 המטר. Cat5e מתאים לתשתית קיימת שעובדת ב-1 Gbps, Cat7 אינו קטגוריה של TIA ולא נדרש במשרד, ו-Cat8 מוגבל ל-30 מטר בחדר שרתים. קו קבוע מוגבל ל-90 מטר, הקטגוריה של הקו נקבעת לפי הרכיב החלש בו, ובמשרד רגיל כבל לא מסוכך מספיק.
טבלת מחירים וביצועים: כבל רשת CAT5 CAT6 CAT7 CAT8
השוואת עלות משוערת ל-100 מטר חיווט, מחירון מעודכן
השוואת מחירי כבלי רשת - לפי תקן (CAT)
| קטגוריית הכבל | יכולות ויתרונות מרכזיים | עלות משוערת והזמנה (למינימום 100 מטר) |
|---|---|---|
| CAT5 / CAT5e | תומך בעד 100 Mbps (עד 1Gbps ב-5e). פתרון מיושן בסיסי. | 150 ש"ח |
| CAT6 | תומך ב-1 Gbps עד 100 מטר וב-10 Gbps עד 55 מטר. הכבל הנפוץ בהתקנות משרדיות חדשות. | 250 ש"ח |
| CAT7 | תומך בעד 10 Gbps. מסוכך לחלוטין (מוגן במלואו מהפרעות קרינה). | 280 ש"ח |
| CAT 7A | תומך ב-10 Gbps עד 100 מטר, בתדר 1,000MHz. כבל מוגן היטב המיועד לתשתיות קשיחות וכבדות. | 380 ש"ח |
| CAT8 | תומך בעד 40 Gbps למרחק של עד 30 מטר, ומוגן לחלוטין. מיועד לחוות שרתים (Data Centers). | 900 ש"ח |
המחשבון שבראש העמוד מחשב עלות כבילה לפי סוג הכבל והאורך המצטבר בפרויקט. כדאי לדעת איך לקרוא את התוצאות:
- דיוק העלויות: המחירים המוצגים הם הערכה כללית שמבוססת על ממוצעי שוק לציוד, ואינם כוללים מע"מ או עבודת התקנה והשחלה. המחיר בפועל משתנה לפי הספק, מבצעים זמניים והסכמי כמויות.
- בחירת פרמטרים: סוג הכבל (התקן) והאורך המצטבר הם הגורמים שמשפיעים ישירות על עלות החומרה בפרויקט.
לרכישת כבלי תקשורת בכמויות לפרויקט במחירי יבואן, כולל התקנה מקצועית ופריסת רשת, אפשר לפנות אלינו בוואטסאפ או בטלפון 077-8123111.
מה זה כבלי תקשורת Ethernet?
כבלי Ethernet הם הבסיס של הרשת המקומית (LAN) בעסק מאז שנות ה-80. הם מחברים מחשבים, מתגים, נתבים, נקודות גישה אלחוטיות וטלפוני IP, ובקצה שלהם מחבר RJ45. בכל כבל רשת יש שמונה גידי נחושת, שזורים בארבעה זוגות. חיבור של 100 Mbps משתמש בשני זוגות בלבד, וחיבור של 1 Gbps ומעלה משתמש בכל ארבעת הזוגות.
בעבר, כבל ה-Ethernet הנפוץ היה כבל CAT5 (קיצור של Category 5), שתומך בעד 100 Mbps. היום הוא כבר לא מוכר בתקני הכבילה. הגרסה המשופרת שלו, כבל רשת CAT5e, עדיין קיימת בהרבה משרדים, ובפריסה חדשה מתקינים קטגוריה 6 (CAT6), 6A ומעלה.
סוגי כבל רשת: קטגוריה, מיגון ומבנה
את סוגי כבל הרשת מבחינים בשלושה צירים. הראשון הוא הקטגוריה, שקובעת את התדר (MHz) ואת קצב הנתונים המרבי: ככל שהמספר גבוה יותר, הביצועים טובים יותר. השני הוא המיגון (Shielding): כבל UTP בלי מיגון, כבל F/UTP עם רדיד סביב כל הזוגות, וכבל S/FTP עם רדיד לכל זוג ורשת מתכת חיצונית. כבל מסוכך מגן טוב יותר מפני הפרעות אלקטרומגנטיות (EMI), אבל דורש הארקה נכונה בשני הקצוות. השלישי הוא המבנה: כבל עם גיד נחושת מלא מיועד להשחלה בקיר, וכבל גמיש עם גידים שזורים מיועד לכבלי מגשר (Patch) קצרים בלבד.
מה ההבדל בין כבל רשת קשיח לכבל רשת גמיש (Patch)?
כבל קשיח (Solid) בנוי מגיד נחושת מלא בכל מוליך. הוא מיועד לכבילה קבועה בתוך קירות, תעלות ותקרות, ומסתיים בשקע או בפנל בלחיצת מחבר מסוג Punch-down. כבל גמיש (Stranded) בנוי מגידי נחושת דקים שזורים יחד, ולכן הוא מתכופף בקלות ומתאים לכבלי מגשר בין השקע למחשב או בין הפנל למתג בארון.
ההבחנה חשובה בגלל מגבלת האורך. לפי הסיכום של איגוד הסיבים האופטיים FOA, ערוץ נחושת מוגבל ל-100 מטר, מהם עד 90 מטר כבל קבוע ועד 10 מטר כבלי מגשר. מוליך שזור מחליש את האות יותר ממוליך מלא, ולכן כבל גמיש לא משמש למסלולים ארוכים בקיר.
| סוג | איפה משתמשים | מגבלה |
|---|---|---|
| כבל קשיח (Solid) | כבילה קבועה בקיר ובתעלה, מהשקע עד הפנל | עד 90 מטר, מתכופף פחות ועלול להישבר בכיפוף חד |
| כבל גמיש (Stranded) | כבלי מגשר בעמדה ובארון | עד 10 מטר בסך הכל בערוץ |
כבל אינטרנט, כבל LAN וכבל Ethernet: האם זה אותו דבר?
בשימוש היומיומי שלושת השמות מתארים אותו כבל פיזי: כבל נחושת עם מחבר RJ45. "כבל LAN" הוא הכינוי לכבל שמחבר מכשירים ברשת המקומית של העסק, ו"כבל אינטרנט" הוא הכינוי לכבל שמחבר את הנתב למחשב או למתג, ולכן הוא אותו כבל רשת רגיל.
הקו שמגיע מספק האינטרנט אל הבניין הוא עניין נפרד. הוא יכול להיות סיב אופטי או נחושת, והוא מסתיים בנתב או בממיר של הספק. מהנקודה הזו והלאה הרשת הפנימית נבנית על כבלי Ethernet. קטגוריית הכבל קובעת אם הרשת הפנימית תנצל את מהירות הקו, ולכן בקו של 1 ג'יגה ומעלה חשוב לבדוק שגם הכבלים והמתגים בין הנתב לעמדות מתאימים לכך.

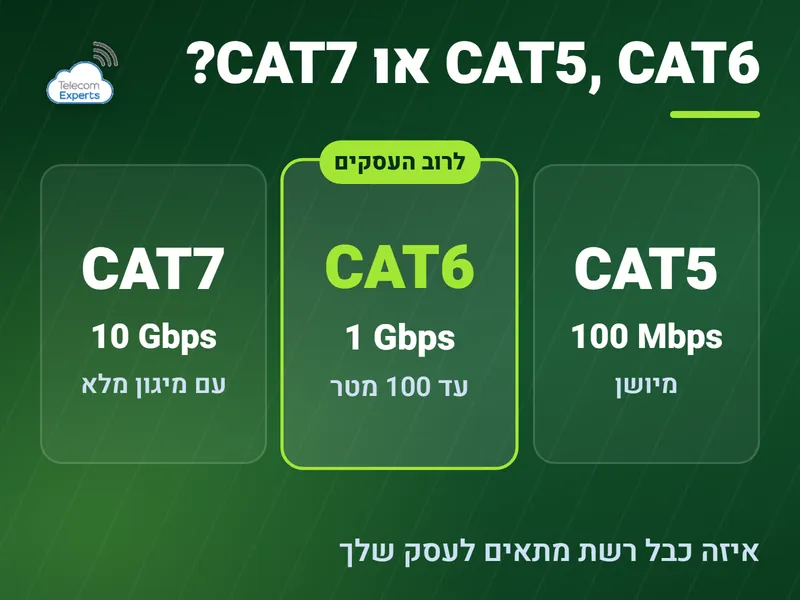

השוואת כבל CAT5 מול CAT6 מול CAT7 מול CAT8
כבל רשת CAT5 הציע בעבר ביצועים אמינים בעלות נמוכה, אבל היום הוא מיושן לעסקים. כבלי CAT6 הם הסטנדרט המקובל, עם קצב מהיר יותר ורוחב פס גבוה. כבלי CAT7 מוסיפים מיגון מלא לכל זוג, וכבלי CAT8 נמצאים בקצה העליון של כבילת הנחושת ומיועדים בעיקר לחוות שרתים (Data Centers).
השוואה טכנית בין תקני כבלי הרשת
| תקן הכבל | מהירות מרבית ומרחק | תדר, מיגון ושימוש מומלץ |
|---|---|---|
| CAT5 | 100 Mbps עד 100 מטר | תדר 100MHz, בלי מיגון. מיושן: לא מתקינים אותו בפרויקט חדש |
| CAT5e | 1 Gbps עד 100 מטר (תומך גם ב-2.5 Gbps) | תדר 100MHz, בדרך כלל בלי מיגון. מספיק לתשתית קיימת ולטלפוניה |
| CAT6 | 1 Gbps עד 100 מטר, 10 Gbps רק עד 55 מטר | תדר 250MHz, עם מפריד פנימי בין הזוגות. הבחירה הנכונה לרוב המשרדים |
| CAT6A | 10 Gbps עד 100 מטר | תדר 500MHz, לרוב עם מיגון. לשרתים, לנקודות גישה אלחוטיות מהירות ולמשרד שמתכנן 10 ג'יגה |
| CAT7 | 10 Gbps עד 100 מטר | תדר 600MHz, מיגון מלא לכל זוג (S/FTP). לסביבות עם הפרעות חשמליות, אינו מוכר בתקן האמריקאי (TIA), ולכן בפועל מתקינים יותר CAT6A |
| CAT8 | 25 עד 40 Gbps, עד 30 מטר בלבד | תדר 2,000MHz, מיגון מלא. לחיבורים קצרים בין שרתים ומתגים בחוות שרתים |
לפי תקני הכבילה TIA-568.2-E ו-ISO/IEC 11801 ותקני ה-Ethernet של IEEE 802.3. המהירות בפועל תלויה גם במחברים, בשקעים ובאיכות ההתקנה.
מה ההבדל בין CAT6 ל-CAT7?
ההבדל בין כבל רשת CAT6 ל-CAT7 הוא בתדר, במיגון ובתקן. CAT6 עובד בתדר 250MHz, לרוב בלי מיגון ועם מפריד פנימי בין הזוגות. CAT7 עובד בתדר 600MHz, וכל זוג בו עטוף ברדיד נפרד בתוך רשת מתכת כוללת (S/FTP), ולכן הוא שומר על 10 Gbps לאורך 100 מטר גם בסביבה רועשת. CAT6 מגיע ל-10 Gbps רק במרחקים קצרים יותר.
יש גם הבדל של תקינה. CAT6 מוגדר גם בתקן האמריקאי TIA וגם בתקן הבינלאומי. CAT7 מוגדר רק ב-ISO/IEC 11801 כ-Class F, ו-TIA קפץ מ-CAT6A ישירות ל-CAT8. ערוץ Class F מלא מוגדר עם מחברים ייעודיים, ולכן כבל CAT7 שמסתיים בשקעים ובמחברי RJ45 רגילים עובד בפועל בביצועים של רכיבי ה-RJ45. ערוץ רשת מתנהג כמו הרכיב החלש שבו: כבל CAT7 עם מחברי CAT6 ייתן ביצועי CAT6. לכן, כשצריך 10 Gbps לאורך 100 מטר, בפועל מתקינים בדרך כלל CAT6A.
CAT6: סוס העבודה האמין לעסקים קטנים ובינוניים
כבל תקשורת CAT6 הוא השדרוג הסטנדרטי מכבלי CAT5 הישנים. הוא תומך ב-1 Gbps עד 100 מטר וב-10 Gbps עד מרחק של 55 מטר. לפי סקירת קטגוריות הכבלים של Fluke Networks, 10 Gbps על CAT6 נתמך רק במרחקים קצרים, ולכן כל קישור ארוך של 10 ג'יגה נבדק במכשיר הסמכה. לרוב המשרדים זה מספיק: מחשבים, טלפוני IP ונקודות גישה עובדים היום ב-1 Gbps.
יתרון משמעותי של CAT6 הוא העמידות המכנית. המפריד הפנימי שומר על המרווח בין הזוגות גם בכיפופים בתוך קירות ותעלות. הכבל תואם לאחור (Backwards Compatible) לציוד ישן, כי הוא משתמש באותו מחבר RJ45. המבנה השזור הצפוף שלו מפחית את ההפרעות ההדדיות בין הגידים (Crosstalk), ולכן הוא אמין בסביבה משרדית רגילה.
CAT 7: מהירויות גבוהות יותר ומיגון (Shielding) משופר
כבלי CAT7 תוכננו לספק קצב גבוה תחת מיגון מחמיר. הם שומרים על 10 Gbps לאורך 100 מטר, ולכן מתאימים למפעלים, למרחבים גדולים ולמקומות עם ציוד חשמלי כבד.
בנייה משופרת של זוג שזור (Twisted Pair)
הפיתולים של זוגות הנחושת ב-CAT7 הדוקים ואחידים יותר מאשר בדורות הקודמים. הצפיפות הזו מפחיתה הפרעות קו והצלבה, וזה חשוב בבתי חולים, בחדרי שרתים ובמפעלים עם קרינה אלקטרומגנטית חזקה.

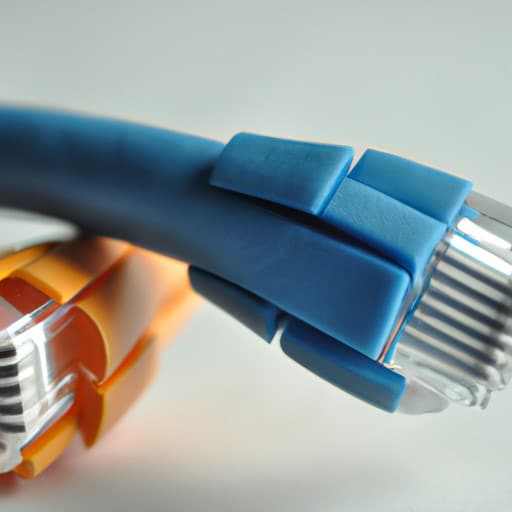

מיגון כפול ומוגבר
כבלי רשת CAT7 מיוצרים עם מיגון כפול: כל זוג שזור עטוף ברדיד אלומיניום נפרד (Foil), ומעל כל הזוגות יש רשת מתכת כוללת (S/FTP). המיגון יעיל רק כשהשקעים, הפנלים והארון מוארקים כראוי. כבל מסוכך בלי הארקה תקינה עלול לקלוט הפרעות במקום לחסום אותן.
CAT 8: כבל ה-Ethernet לחיבורים מהירים בחוות שרתים
כבלי CAT8 תומכים ב-25 ו-40 Gbps, בתנאי שהערוץ לא עולה על 30 מטר. הם עובדים בתדר 2,000MHz, עם מיגון מלא, ומיועדים בעיקר לחיבור בין שרתים למתגים בתוך חוות שרתים או חדר שרתים צפוף. הם תואמים לאחור לציוד קיים עם מחבר RJ45, כשמדובר בגרסת Cat8.1.
CAT8 עבה וקשיח, ולכן קשה להשחלה בצנרת משרדית. לעמדות עבודה הוא לא נותן יתרון, כי כרטיסי הרשת והמתגים במשרד עובדים ב-1 עד 10 Gbps. גם ציוד 25GBASE-T ו-40GBASE-T עצמו נפוץ פחות, בין היתר בגלל צריכת החשמל שלו.
מה ההבדל בין Cat8.1 ל-Cat8.2?
שני הסוגים עובדים בתדר של עד 2000MHz ובמהירות של 25 עד 40 ג'יגה, למרחק ערוץ של עד 30 מטר. Cat8.1 (Class I בתקן הבינלאומי) עובד עם מחבר RJ45 ותואם לציוד הקיים. Cat8.2 (Class II) בנוי עם מיגון לכל זוג (S/FTP) ומשתמש במחברים מסוג אחר, כמו TERA או GG45, ולכן נדרשים כבלי מעבר לציוד עם RJ45. TIA מכיר רק את קטגוריה 8 התואמת ל-RJ45.
מתי פריסת כבלי Cat8 בעסק משתלמת?
פריסת Cat8 משתלמת כשיש בעסק חדר שרתים עם שרתים ומתגים שתומכים ב-25 או 40 ג'יגה במרחק קצר, למשל בתוך אותו ארון או בין ארונות סמוכים. בשאר המקרים CAT6A זול יותר, גמיש יותר ומגיע ל-100 מטר. כשמתכננים חדר כזה, כדאי לשלב את הכבילה כבר בשלב תכנון חדר שרתים. בעלות הכוללת, הכבל עצמו הוא רק חלק מהמחיר: מחברים, פנלים, תעלות ועבודת ההתקנה הם רוב ההוצאה.
איך בוחרים כבל רשת: מה כתוב על המעטפת ומה כדאי לבדוק?
על מעטפת כבל רשת מודפסים נתונים שמאפשרים לבדוק מה קונים, ושווה לקרוא אותם לפני שמזמינים גליל לפרויקט:
- קטגוריה ומיגון: ההדפס מציין את הקטגוריה (למשל CAT6A) ואת סוג המיגון (UTP, F/UTP או S/FTP). קטגוריה שלא מודפסת על הכבל היא סימן שאי אפשר להסתמך עליו.
- חומר המוליך: בודקים שהמוליך הוא נחושת מלאה ולא CCA (אלומיניום מצופה נחושת). כבל CCA אינו עומד בדרישות התקן, ההתנגדות החשמלית שלו גבוהה יותר, והוא בעייתי במיוחד כשמזינים דרכו חשמל לטלפונים ולנקודות גישה (PoE).
- קשיח או גמיש: לקיר מתאים כבל קשיח, ולכבלי מגשר כבל גמיש באורך קצר.
- דירוג תגובה לאש: לפי תקנת CPR האירופית ולפי דרישות התכנון של המבנה, ובמקומות ציבוריים מקובל לבקש מעטפת LSZH, שפולטת מעט עשן ואינה מכילה הלוגנים.
- מחברים ושקעים: חייבים להתאים לקטגוריית הכבל, אחרת הערוץ יעבוד בביצועים של הרכיב החלש.
כשכבל זול מאוד מגיע ללא הדפס קריא או ללא דוח בדיקה, הסיכון הוא נקודות שיעלו בשקט ב-100 Mbps או ינותקו. בדיקת הסמכה לכל נקודה אחרי ההתקנה היא הדרך היחידה לוודא שהכבילה עומדת בתקן. לפירוט על ההתקנה עצמה אפשר לקרוא את העמוד על התקנת נקודות רשת.

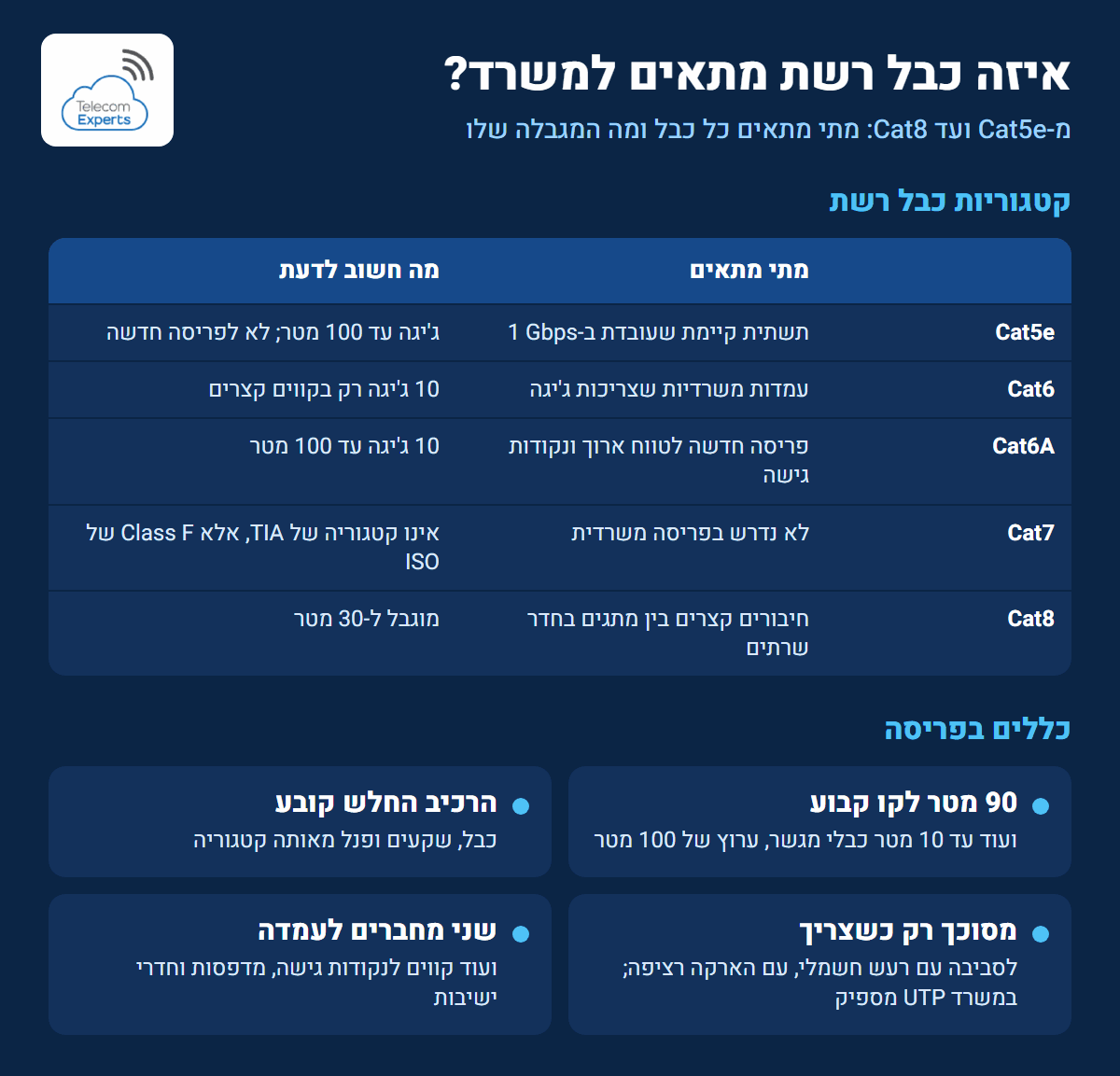

איזה כבל CAT5 CAT6 CAT7 CAT8 מתאים לרשת של העסק שלי?
התשובה תלויה בצרכים ובתקציב:
- למשרד רגיל: כבלי CAT6 הם בחירה אמינה וחסכונית שמספקת את רוחב הפס שעסק סטנדרטי צריך.
- לפריסה חדשה לטווח ארוך: CAT6A מאפשר 10 Gbps לכל נקודה עד 100 מטר, ומתאים לנקודות גישה אלחוטיות מהירות.
- לתעשייה ולמרחבים עם הפרעות: ברצפת ייצור או ליד ציוד חשמלי כבד, כבל מסוכך כמו CAT7 או CAT6A מסוכך, עם הארקה תקינה.
- לחדרי שרתים: אם צריך להעביר כמויות גדולות של נתונים למרחקים קצרים בארון התקשורת, CAT8 הוא הפתרון.
- למשרד עם כבילה קיימת: CAT5e שנבדק ועובד תקין מספיק בדרך כלל לחיבור של 1 Gbps, ואין חובה להחליף אותו מיד.
כבל ה-Ethernet הוא רק נדבך אחד ברשת. כדי לקבל מהירות גבוהה צריך גם מתגים (Switches) ונתבים שמסוגלים לעבוד בקצב הזה, שקעים ופנלים באותה קטגוריה, ובדיקה של כל נקודה אחרי ההתקנה. את התכנון המלא של הכבילה במשרד מפרטים במדריך פריסת כבלי רשת לעסק.
טיפ אישי ממיכאל פנחס (מהנדס תקשורת בכיר):
מניסיוני בשטח בפרויקטים רבים של פריסת רשתות תקשורת ואופטיקה ברמת אנטרפרייז, הטעות הנפוצה היא ניסיון לחסוך ולפרוס כבילה מדור ישן. ההמלצה שלי היא תמיד להסתכל עשור קדימה: תשתיות כבילה פיזיות מחליפים לעיתים רחוקות מאוד, ולכן כדאי להשקיע היום בתשתית שתתמוך בצמיחת הארגון בעתיד בלי להידרש לשדרוגים יקרים בהמשך הדרך.
כמה עולה פריסת כבל רשת בעסק?
המחיר של פרויקט כבילה נקבע בעיקר לפי מספר הנקודות, אורך המסלולים, סוג הכבל, מצב התעלות והבדיקות הנדרשות. טווח השוק לנקודה מותקנת מופיע בטבלה בראש העמוד, ומחיר לפרויקט נקבע אחרי סקר קצר במשרד, כי שני משרדים עם אותו מספר נקודות יכולים להיות שונים מאוד במסלולי הכבילה.
פריסת כבל רשת עם טלקום אקספרט
בחירת כבל רשת ופריסה שלא עומדת בתקן יוצרות צוואר בקבוק שקשה לתקן אחרי שהקירות נסגרו. טלקום אקספרט מלווה עסקים בבחירת הכבילה ובפריסה שלה, בליווי של מהנדס תקשורת עם מעל 25 שנות ניסיון: אפיון הצרכים, בחירת הקטגוריה, תכנון המסלולים, אספקת כבלים במחירי יבואן ובדיקות קבלה. השירות ניתן לעסקים ולארגונים בלבד, ולא לבתים פרטיים. כשהכבילה היא חלק מפרויקט רחב יותר, היא משתלבת בתכנון של תשתיות תקשורת לעסק.
שירותי כבילה שטלקום אקספרט מספקת
אחרי שבחרתם קטגוריה ובדקתם את טווחי השוק, אפשר לבקש הצעה לפי המפרט שלכם. בכל שורה בטבלה אפשר לבקש הצעת מחיר בוואטסאפ.
| שירות | מה כולל |
|---|---|
| גליל כבל רשת CAT6 או CAT6A | גליל כבל רשת CAT6 או CAT6A עם גיד נחושת מלא לפרויקט, במחיר יבואן, לחיבור עמדות ונקודות במשרד. |
| כבלי CAT8 לחדר שרתים | כבלי CAT8 באורכים קצרים לחיבור שרתים ומתגים בחדר השרתים, עם תמיכה ברוחב פס גבוה במרחק קצר. |
| פריסת כבילה מובנית במשרד | תכנון ופריסה של כבילה מובנית במשרד: השחלה, שקעים, פנל בארון התקשורת ותיעוד מלא של כל נקודה. |
| בדיקה והסמכה של כבילה קיימת | בדיקה והסמכה של כבילה קיימת במכשיר ייעודי, עם דוח לכל נקודה שמציין אם היא עומדת בתקן. |
| קבלו הצעת מחיר | |
לייעוץ ללא התחייבות: 077-8123111.
שאלות נפוצות על כבל רשת
כבל רשת, או כבל Ethernet, הוא כבל נחושת עם ארבעה זוגות גידים שזורים שמחבר מחשבים, נתבים, מתגים, נקודות גישה וטלפוני IP ברשת מקומית (LAN), עם מחבר RJ45 בקצוות. הכבלים מסווגים לקטגוריות כמו CAT5e, CAT6, CAT6A, CAT7 ו-CAT8, לפי התדר, קצב הנתונים המרבי ורמת המיגון. ככל שהקטגוריה גבוהה יותר, הכבל תומך בקצב גבוה יותר.
CAT6 עובד בתדר 250MHz ותומך ב-10 Gbps רק במרחק קצר, עד 55 מטר, ואילו CAT7 עובד בתדר 600MHz, ממוגן לכל זוג ושומר על 10 Gbps לאורך 100 מטר. CAT7 מוגדר רק בתקן הבינלאומי ISO/IEC 11801 ולא בתקן האמריקאי TIA. כשצריך 10 Gbps לאורך 100 מטר, בפועל מתקינים בדרך כלל CAT6A.
כן, החיבור יעבוד, כי שני הסוגים משתמשים בממשק RJ45. אבל ערוץ רשת מתנהג כמו הרכיב החלש שבו, ולכן כבל CAT7 עם מחברי CAT6 ייתן ביצועים של CAT6. אם הנקודה עברה בדיקה במכשיר ייעודי ועומדת בדרישות, אין צורך להחליף את המחברים.
בכל כבל רשת, מ-CAT5e ועד CAT8, יש שמונה גידי נחושת שזורים בארבעה זוגות. מה שמבדיל בין הקטגוריות הוא צפיפות הפיתול, המפריד בין הזוגות, עובי הגידים והמיגון. חיבור של 100 Mbps משתמש בשני זוגות, וחיבור של 1 Gbps ומעלה משתמש בכל ארבעת הזוגות.
לפי ממוצעי שוק, נקודת רשת מותקנת עולה בדרך כלל 320 עד 510 שקלים לפני מע"מ. המחיר משתנה לפי סוג הכבל, אורך המסלול ומצב התעלות. מחיר מדויק לפרויקט נקבע אחרי סקר קצר במשרד.
CAT8 עובד בתדר 2,000MHz כדי להעביר 25 עד 40 Gbps, ובתדר כזה הנחתת האות וההפרעות גדלות מהר עם האורך. לכן התקן מגדיר ערוץ של עד 30 מטר, שמתאים לחיבור בין שרת למתג בתוך חדר שרתים. לנקודות עבודה במשרד מתאימים CAT6 או CAT6A, שמגיעים ל-100 מטר.
שני הסוגים עובדים בתדר של עד 2000MHz ובמהירות של 25 עד 40 ג'יגה, למרחק ערוץ של עד 30 מטר. Cat8.1 עובד עם מחבר RJ45 ותואם לציוד הקיים. Cat8.2 ממוגן לכל זוג ומשתמש במחברים אחרים כמו TERA או GG45, ולכן מתאים בעיקר למרכזי נתונים שתוכננו מראש לתקן הזה.
כבל רשת מסוכך נדרש בסביבה עם הפרעות אלקטרומגנטיות חזקות, כמו מפעלים, מרחבים עם ציוד כבד ומרכזי נתונים. המיגון יעיל רק כשהשקעים, הפנלים והארון מוארקים כראוי. במשרד רגיל CAT6 לא מסוכך מספיק בדרך כלל, כי המבנה השזור שלו מתמודד היטב עם ההפרעות הרגילות בסביבה משרדית.
כבל קשיח בנוי מגיד נחושת מלא ומיועד לכבילה קבועה בקירות ובתעלות, עד 90 מטר. כבל גמיש בנוי מגידים דקים שזורים ומיועד לכבלי מגשר קצרים בעמדה ובארון, עד 10 מטר בסך הכל בערוץ. מוליך שזור מחליש את האות יותר, ולכן לא מתקינים ממנו מסלולים ארוכים בקיר.
ספקי התקשורת הגדולים מתקינים בדרך כלל עד השקע הראשון, והחיווט מהשקע אל העמדות והחדרים הוא באחריות העסק. כשטכנאי מגיע לתקלה שמקורה בכבילה הפנימית או בציוד של העסק, הביקור עלול להיות מחויב כביקור סרק. במשרד שכור כדאי לקבוע בחוזה השכירות מי מבצע את נקודות הרשת, איזה כבל וארון כלולים ומי מתחזק אותם, עוד לפני החתימה.
מקובל לתכנן לפחות שתי נקודות רשת לעמדה, אחת למחשב ואחת לטלפון, כדי לשמור על גמישות. טלפון IP מתחבר לנקודת רשת עם מחבר RJ45 ולא לשקע טלפון בקיר, ורוב הטלפונים כוללים פורט נוסף שדרכו אפשר לחבר את המחשב כשיש נקודה אחת בלבד. לפני רכישת הטלפונים כדאי לבצע סקר נקודות, כי עמדה בלי נקודה מחייבת מתג מקומי או שלוחה אנלוגית דרך מתאם.
