מה זה סיב אופטי? סיב אופטי הוא חוט זכוכית דק שמעביר מידע כפעימות אור במקום זרם חשמלי. האור נע בליבת הסיב, ושכבה חיצונית בשם מעטפת (cladding) מחזירה אותו פנימה. כך עובר המידע למרחק של קילומטרים בהפסד נמוך ובלי הפרעות חשמליות. טלקום אקספרט מתכננת חיבורי סיב לעסקים ולארגונים בלבד.
| מושג | מה זה | למה זה חשוב לעסק |
|---|---|---|
| ליבה ומעטפת | הליבה נושאת את האור והמעטפת מחזירה אותו פנימה, קוטר חיצוני של 125 מיקרון | קובעים אם האור נשמר לאורך הקישור |
| Single-mode (OS2) | סיב חד-אופני עם ליבה של כ-9 מיקרון | קישורים ארוכים, בין מבנים ולספק |
| Multi-mode (OM3, OM4) | סיב רב-אופני עם ליבה של 50 מיקרון | מרחקים קצרים בתוך מבנה ובחדר שרתים |
| מחברי LC ו-SC | שני סוגי המחברים הנפוצים בעסקים | חייבים להתאים לציוד ולכבלי המעבר |
עיקרי הדברים
- בסיב חד-אופני (Single-mode) הליבה כ-9 מיקרון, ובסיב רב-אופני (Multi-mode) היא 50 או 62.5 מיקרון. הקוטר החיצוני של שניהם 125 מיקרון.
- לפי טבלאות ה-FOA, קישור 10 ג'יגה על סיב חד-אופני מגיע ל-10 קילומטר, ועל סיב OM3 ל-300 מטר בלבד.
- כבל רשת מנחושת מוגבל לפי TIA-568 ל-100 מטר לערוץ, וסיב אינו מוגבל כך.
- על סיב אי אפשר להעביר חשמל, ולכן טלפוני IP ונקודות גישה עדיין מחוברים בכבל נחושת.
- GPON הוא סיב משותף לכמה לקוחות, וקו תמסורת הוא סיב או ערוץ ייעודי לעסק אחד.
אם אתם רוצים לדעת אם יש סיב בכתובת העסק ומי פרס אותו, ראו את המדריך פריסת סיבים אופטיים. כאן נתמקד במה שהסיב עצמו: איך הוא בנוי, אילו סוגים יש ומה המשמעות לעסק.
איך סיב אופטי מעביר מידע?
משדר בקצה אחד, לייזר או נורת LED, הופך את האות החשמלי לפעימות אור. האור נכנס לליבת הסיב, שמקדם השבירה שלה גבוה מזה של המעטפת. בגלל ההפרש הזה האור שפוגע בדופן חוזר פנימה, תופעה שנקראת החזרה פנימית מלאה, ומתקדם לאורך הסיב. בקצה השני גלאי הופך את האור בחזרה לאות חשמלי.
הסיבים פועלים בשלושה חלונות של אורך גל: 850, 1300 ו-1550 ננומטר. לפי ה-FOA, סיב רב-אופני מאבד כ-3 dB לקילומטר ב-850 ננומטר, וסיב חד-אופני מאבד כ-0.4 dB לקילומטר ב-1310 וכ-0.25 dB ב-1550. זו הסיבה שסיב חד-אופני משמש לקישורים ארוכים, בין מבנים ובין ערים.
ממה בנוי כבל סיב אופטי?
כבל סיב אופטי מורכב משכבות: ליבה ומעטפת מזכוכית, ציפוי ראשוני שמגן על הזכוכית, שכבת חוטי חיזוק שנושאת את המתיחה בזמן ההשחלה, ומעטה חיצוני. כבל לשימוש פנימי שונה מכבל לחוץ, שעמיד ללחות ולקרינת UV ולעיתים גם משוריין. בכבל אחד יש בדרך כלל כמה גידים, ובכל קישור משתמשים לרוב בשני סיבים: אחד לשידור ואחד לקליטה.
מה ההבדל בין Single-mode ל-Multi-mode?
ההבדל העיקרי הוא בקוטר הליבה. בליבה צרה של סיב חד-אופני האור נע במסלול אחד, ולכן האות נשמר למרחק ארוך. בליבה הרחבה של סיב רב-אופני האור נע בכמה מסלולים, והאות מתפזר מהר יותר. סיב רב-אופני משמש בעיקר בתוך מבנה ובחוות שרתים, עם משדרים זולים יותר ב-850 ננומטר.
| מאפיין | Single-mode (OS2) | Multi-mode (OM3, OM4) |
|---|---|---|
| קוטר ליבה | כ-9 מיקרון | 50 מיקרון |
| אורך גל נפוץ | 1310 ו-1550 ננומטר | 850 ננומטר |
| 10 ג'יגה, מרחק לפי FOA | 10 ק"מ (ועד 40 ק"מ ב-1550) | 300 מ' ב-OM3, 450 מ' ב-OM4 |
| שימוש טיפוסי בעסק | בין מבנים, בין קומות במבנה גבוה, חיבור לספק | בתוך חדר שרתים ובין ארונות קרובים |
| צבע מחבר לפי TIA-568 | כחול, ירוק במחבר APC | בז' |
ה-OM הוא דירוג של סיבים רב-אופניים לפי רוחב הפס. OM3 מותאם ללייזרים ב-850 ננומטר, ו-OM4 מספק רוחב פס גבוה יותר לרשתות של 10 ג'יגה ומעלה. OS2 הוא כינוי לסיב חד-אופני בכבל שמתאים גם לשימוש חיצוני. חשוב לא לערבב: לפי ה-FOA, חיבור סיב חד-אופני לסיב רב-אופני עלול לגרום הפסד של 20 dB, כלומר הקישור פשוט לא יעבוד.
אילו מהירויות ומרחקים סיב אופטי תומך?

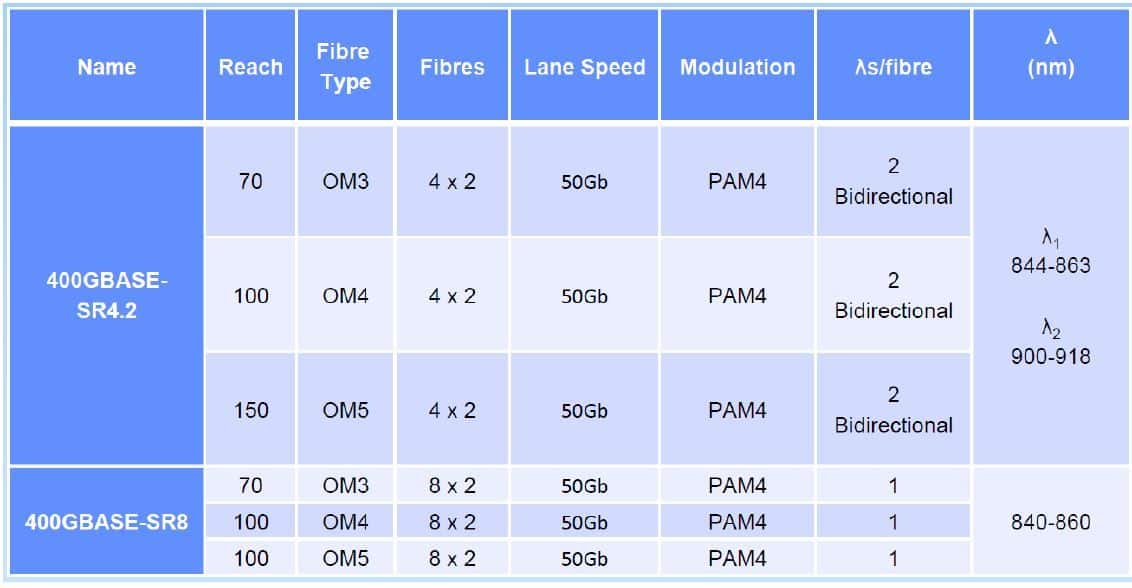

המהירות בסיב לא נקבעת רק בסיב אלא בצירוף של הסיב והמשדרים בקצוות. ה-FOA מרכז את המרחקים שתקני Ethernet של IEEE מאפשרים לכל סוג סיב, ואפשר לראות את טבלת המרחקים המלאה באתר ה-FOA. כמה דוגמאות:
| תקן Ethernet | סוג סיב | מרחק מרבי |
|---|---|---|
| 1 ג'יגה (1000BASE-SX) | OM3 / OM4 | 800 מ' / 880 מ' |
| 1 ג'יגה (1000BASE-LX) | חד-אופני | 5 ק"מ |
| 10 ג'יגה (10GBASE-SR) | OM3 / OM4 | 300 מ' / 450 מ' |
| 100 ג'יגה (100GBASE-SR4) | OM3 / OM4 | 70 מ' / 100 מ' |
| 100 ג'יגה (100GBASE-LR4) | חד-אופני | 10 ק"מ |
הטבלה מראה מגמה ברורה: ככל שהקצב עולה, המרחק בסיב רב-אופני מתקצר. סיב חד-אופני שנפרס היום יוכל לשאת גם קצבים עתידיים, ולכן בתשתית בין מבנים, שתעמוד שנים רבות, הוא בדרך כלל הבחירה הנכונה.
מה זה תקציב הפסד בסיב אופטי?
תקציב הפסד הוא כמות האור שמותר לאבד בין המשדר לגלאי בלי שהקישור ייפגע. כל מטר של סיב, כל מחבר וכל ריתוך מוסיפים הפסד, והסכום חייב להישאר מתחת לגבול של התקן. בטבלאות ה-FOA, למשל, הגבול לקישור 10 ג'יגה על OM3 הוא 2.6 dB, ולקישור 10 ג'יגה על סיב חד-אופני הוא 6.2 dB. המשמעות המעשית: בקישור רב-אופני קצר כל זוג מחברים מיותר בתוואי, למשל מעבר דרך פנל ביניים, אוכל חלק ניכר מהתקציב. לכן בתכנון מצמצמים את מספר נקודות החיבור, ובסוף ההתקנה מודדים את ההפסד בפועל ומשווים אותו לגבול.
אילו מחברים משמשים בסיבים אופטיים?
שני המחברים הנפוצים בעסקים הם LC ו-SC. מחבר LC קטן, עם פרול (ferrule) בקוטר 1.25 מ"מ, בערך חצי מגודל SC, והוא נפוץ במתגים ובמודולי SFP. מחבר SC גדול יותר, עם פרול של 2.5 מ"מ ונעילה בדחיפה ומשיכה, ונפוץ בציוד של ספקי תקשורת ובפנלים. בהזמנת כבלי מעבר (patch cord) צריך להתאים גם את סוג הסיב וגם את סוג המחבר בשני הקצוות.
מה זה מודול SFP ולמה הוא חשוב?
רוב המתגים והנתבים העסקיים אינם מגיעים עם יציאה אופטית קבועה, אלא עם שקע שאליו מכניסים מודול משדר-קולט (transceiver) קטן מסוג SFP או SFP+. המודול הוא שקובע את אורך הגל, את סוג הסיב ואת המרחק, ולכן אותו מתג יכול לעבוד עם סיב רב-אופני בחדר השרתים ועם סיב חד-אופני לבניין הסמוך. בשני קצוות הקישור חייבים להיות מודולים תואמים, ובמקום שאין בו מתג עם שקע מתאים משתמשים בממיר מדיה, שמחבר סיב לכבל נחושת רגיל. כשבוחרים ציוד לעסק כדאי לבדוק מראש אילו מודולים היצרן מאשר לשימוש במתג.
איך מחברים סיבים: ריתוך, מחבר מכני ומחברים מוכנים מראש?
יש שלוש דרכים לסיים כבל סיב במחבר. בריתוך (fusion splice) מחממים את קצות שני הסיבים בקשת חשמלית ומאחים אותם לסיב רציף, והתוצאה היא חיבור קבוע עם הפסד נמוך. בחיבור מכני (mechanical splice) הסיבים מיושרים בתוך שרוול ומוחזקים בג'ל מתאם, והחיבור פשוט יותר אך מוסיף הפסד גבוה יותר ומתאים בעיקר לתיקון או לחיבור זמני. בכבל עם זנב מוכן (pigtail) מרתכים לקצה הסיב מחבר שיוצר במפעל, וזו השיטה הנפוצה להקמת פנלים בארון תקשורת.
בכל שיטה, ההפסד של הקישור הוא סכום ההפסדים של הסיב, המחברים והריתוכים, ולכן מתכננים כמה נקודות חיבור יהיו בתוואי ומשווים לתקציב ההפסד שמוגדר לציוד. עבודה על סיב נעשית בידי טכנאי מוסמך, כי קצה של סיב פעיל פולט אור בלתי נראה שאסור להסתכל בו ישירות, וכי ריתוך ובדיקה דורשים ציוד ייעודי.
איך בודקים קישור סיב אופטי אחרי ההתקנה?
בדיקה בסיסית מודדת את ההפסד הכולל של הקישור: מקור אור בקצה אחד ומד הספק בקצה השני, והתוצאה מושווית לתקציב ההפסד של הציוד. בדיקה מתקדמת יותר משתמשת במכשיר OTDR, שמשגר פעימות אור לסיב ומציג גרף של הקישור לאורכו. מהגרף רואים היכן נמצא כל מחבר וריתוך, כמה הוא מפסיד, והיכן יש כיפוף חד או שבר, ובקישור ארוך זה הכלי שמאתר את מיקום התקלה.
הסיבה הנפוצה לקישור שאינו עולה או נופל בקצב נמוך היא לכלוך על קצה המחבר. לכן לפני כל חיבור בודקים את הקצה במיקרוסקופ ייעודי ומנקים אותו בכלי ניקוי מתאים, ולא בבגד או באצבע. אחרי הבדיקה מתעדים את התוצאות לכל קישור, כדי שבעתיד אפשר יהיה להשוות מדידה חדשה למדידת ההתקנה.
מהם היתרונות והחסרונות של סיב אופטי לעסק?
היתרונות נובעים מכך שהמידע עובר כאור. קצב גבוה ומרחק ארוך בלי ציוד ביניים, חסינות להפרעות אלקטרומגנטיות, כבל דק וקל מכבל נחושת באותה קיבולת, ותשתית שאפשר לשדרג בהחלפת הציוד בקצוות בלי להחליף את הכבל. גם האזנה לסיב קשה יותר מהאזנה לנחושת, אבל אפשרית, ולכן מידע רגיש עדיין מוצפן.
החסרונות מעשיים. סיב לא נושא חשמל, ולכן מכשירי PoE דורשים נחושת או מקור הזנה מקומי. סיב רגיש לכיפוף חד ולעבודה לא נכונה, וחיבור מחברים וריתוך דורשים כלים וידע מקצועי. גם הציוד האופטי, מתגים עם שקעי SFP ומודולים מתאימים, יקר מציוד נחושת פשוט. לכן ההחלטה אינה סיב במקום נחושת, אלא סיב היכן שהמרחק, הקצב או הסביבה מצדיקים אותו. עלות החומרים והעבודה מפורטת בעמוד מחיר כבל סיב אופטי.
סיב אופטי או כבל נחושת: מה מתאים לעסק?

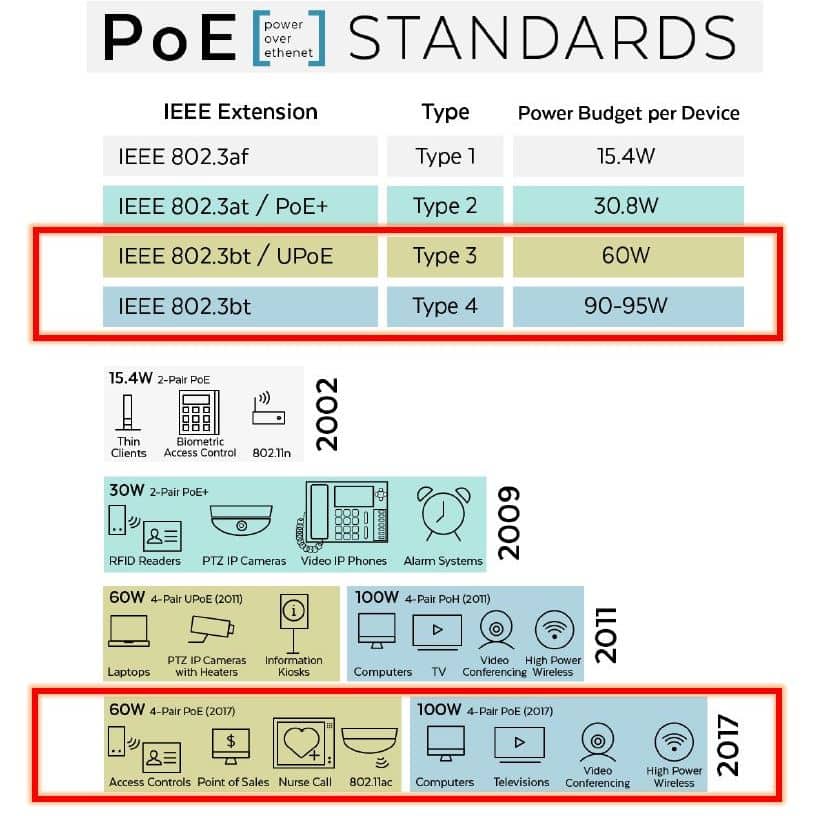

הבחירה תלויה במרחק ובצורך בחשמל. כבל רשת מנחושת מוגבל ל-100 מטר לערוץ, אבל הוא יכול להעביר חשמל (PoE) לטלפוני IP, לנקודות גישה אלחוטיות ולמכשירי קצה אחרים. סיב אופטי מתאים למרחקים ארוכים, לקצבים גבוהים בין ארונות תקשורת ולסביבה עם הפרעות חשמליות, אבל לא מעביר חשמל.
לכן ברוב המשרדים התשתית משלבת את שניהם: סיב בין חדר התקשורת לארונות הקומה או בין מבנים, וכבל נחושת מהארון לעמדות. תכנון כבילה פנימית כזו, כולל ארונות ופנלים, מפורט בעמוד תשתיות תקשורת.
יש מצבים שבהם סיב עדיף גם בתוך המשרד. כשהמרחק מהארון לעמדה עולה על 100 מטר, למשל במחסן לוגיסטי או באולם ייצור, כבל נחושת לא יעמוד בתקן, וסיב עם ממיר מדיה בקצה פותר את הבעיה. כשהתוואי עובר ליד מנועים, קווי מתח או ציוד תעשייתי, הסיב חסין להפרעות שפוגעות בנחושת. וכשמחברים שני מבנים, סיב גם מבטל את הצורך בחיבור חשמלי בין הרשתות של שני המבנים. בכל המקרים האלה ההחלטה צריכה להתבסס על המרחק, על הסביבה ועל הקצב הנדרש, ולא על הרגל.
מה ההבדל בין GPON לסיב ייעודי?
רוב חיבורי האינטרנט בסיבים לבית ולעסק קטן בנויים ברשת פסיבית (PON). בתקן GPON של ITU-T, סיב אחד יוצא מהמרכזייה ומתפצל במפצל פסיבי בין כמה לקוחות, וקצב הבסיס, כ-2.5 ג'יגה בהורדה וכ-1.25 ג'יגה בהעלאה, מתחלק ביניהם. התקן החדש יותר, XGS-PON, מגיע ל-10 ג'יגה סימטרי, אבל גם הוא משותף.
סיב ייעודי, או קו תמסורת, מקצה לעסק ערוץ שלא מתחלק עם אחרים, עם קצב מובטח והסכם רמת שירות. ההבדל לא נראה בעין, כי בשני המקרים מגיע סיב לארון התקשורת. הוא נראה בחוזה: "עד 1 ג'יגה" מול קצב מובטח וזמן תיקון מוגדר.
מה המשמעות של סיב אופטי לעסק?
לעסק יש ארבע החלטות שקשורות לסיב:
- חיבור לאינטרנט: האם להסתפק בחבילת סיבים משותפת או לבחור קו ייעודי, לפי קצב ההעלאה הנדרש, מספר העובדים והתלות בענן ובטלפוניה.
- תשתית בתוך המבנה: היכן להשתמש בסיב (בין קומות, בין ארונות) והיכן בנחושת (עד העמדות ולמכשירי PoE).
- חיבור בין מבנים: סיב חד-אופני בין מבנים באותו מתחם, במקום שני חיבורי אינטרנט נפרדים.
- ציוד קצה: מתגים עם שקעים אופטיים ומודולים שמתאימים לסוג הסיב ולמרחק, כדי שהתשתית לא תוגבל על ידי הציוד.
טעות נפוצה היא לבחור סיב לפי המחיר של היום. כבילה לא מחליפים כל שנה, ולכן כדאי לבחור סוג סיב ומספר גידים שיתאימו גם לקצבים של השנים הבאות.
