סידור ארון תקשורת הוא תכנון והתקנה של הציוד והכבלים בארון כך שכל רכיב יושב במקום קבוע, כל כבל מסומן בשני קצותיו, וחשמל ונתונים עוברים במסלולים נפרדים בלי לחסום את האוורור. סידור נכון מתחיל בתוכנית לפי יחידות U, ממשיך בפנלים ובמנהלי כבלים, בסימון לפי תקן ANSI/TIA-606, ומסתיים בתיעוד שמאפשר לאתר תקלה בדקות.
| שלב | מה עושים | למה זה חשוב |
|---|---|---|
| תוכנית U | קובעים מראש איפה יושב כל רכיב בארון | מונע התקנה אקראית ומשאיר מקום לצמיחה |
| פנלים ומנהלי כבלים | כל כבל עובר בנתיב קבוע ובאורך מתאים | אין כבלים תלויים, ואין ניתוק בטעות |
| סימון ותיעוד | זיהוי אחיד לכל פורט וכבל, ומפת פורטים | איתור תקלה מהיר והחלפת ספק בלי ניחושים |
| הפרדה ואוורור | חשמל בצד אחד, נתונים בצד שני, יחידות ריקות סגורות | הציוד לא מתחמם, והעבודה בארון בטוחה |
עיקרי הדברים
- תקן ANSI/TIA-606 קובע ניהול וסימון של תשתית תקשורת, וכבלים ומסלולים מסומנים בשני הקצוות.
- מקובל להתקין מנהל כבלים אופקי ליד כל פנל או מתג, ולהשתמש בכבלי מגשר באורך שמתאים למרחק בפועל.
- ציוד כבד, ובעיקר אל-פסק, מותקן בתחתית הארון, ופנלים ומתגים בחלק העליון.
- עודפי כבל לא אמורים לחסום את פתחי האוורור או את הנתיבים האנכיים בארון.
- סידור מחדש של ארון פעיל נעשה בחלון זמן מתואם, כדי לא להשבית את העסק.
הארון הוא רק חלק מהחדר. את שיקולי החשמל, הקירור והמיקום ריכזנו במדריך תכנון חדר שרתים, ואת התכנון הכולל של החדר תמצאו במדריך הקמת חדר תקשורת.
מאיפה מתחילים לסדר ארון תקשורת?
הצעד הראשון הוא מיפוי של המצב הקיים, עוד לפני שמנתקים כבל אחד. מתעדים בתמונות את הארון מקדימה ומאחור, רושמים כל רכיב ואת מספר הפורטים שלו, ומסמנים זמנית כל כבל שמחובר היום. בשלב הזה מזהים גם ציוד שלא שייך לעסק, למשל נתב או ממיר סיב של ספק האינטרנט, שנשאר בבעלות הספק ושהעברה שלו מתואמת איתו.
אחרי המיפוי מחליטים אם מסדרים את הארון הקיים או מעבירים את הציוד לארון חדש. ארון שכמעט כל היחידות בו תפוסות, או שאין בו עומק לציוד שנוסף, לא יישאר מסודר לאורך זמן גם אחרי עבודה יסודית. כשמחליפים ארון בשיפוץ או במעבר משרד, זה הזמן הנכון לבנות את הסדר מאפס.
איך מתכננים את סדר הרכיבים לפי יחידות U?

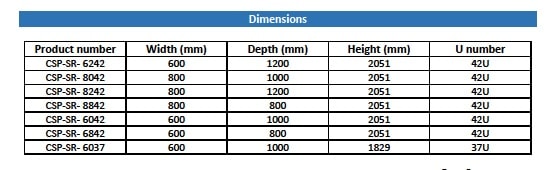

יחידת U היא יחידת הגובה בארון, 44.45 מ"מ. לפני ההתקנה משרטטים תוכנית גובה (Rack Elevation): טבלה פשוטה שבה כל יחידה בארון מקבלת תפקיד. סדר מקובל מלמעלה למטה הוא:
- מגש או פנל סיבים אופטיים, וכניסת הכבלים מהבניין.
- פנלי נחושת לסירוגין עם מתגים, ומנהל כבלים אופקי בין הזוגות.
- נתב, חומת אש ומדף לציוד של ספק התקשורת.
- שרתי מדף, אם יש, באמצע הארון.
- פס שקעים ואל-פסק בתחתית, כי הם הרכיבים הכבדים.
השיטה של פנל ומתג לסירוגין מאפשרת לחבר כל פורט בפנל לפורט שמתחתיו במתג בכבל מגשר קצר. כך אין לולאות כבל ארוכות שחוצות את חזית הארון, וכל שינוי בעמדה הוא העברה של כבל אחד בין שתי יחידות סמוכות. בתוכנית משאירים גם יחידות פנויות לצמיחה, רצוי ליד המתגים.

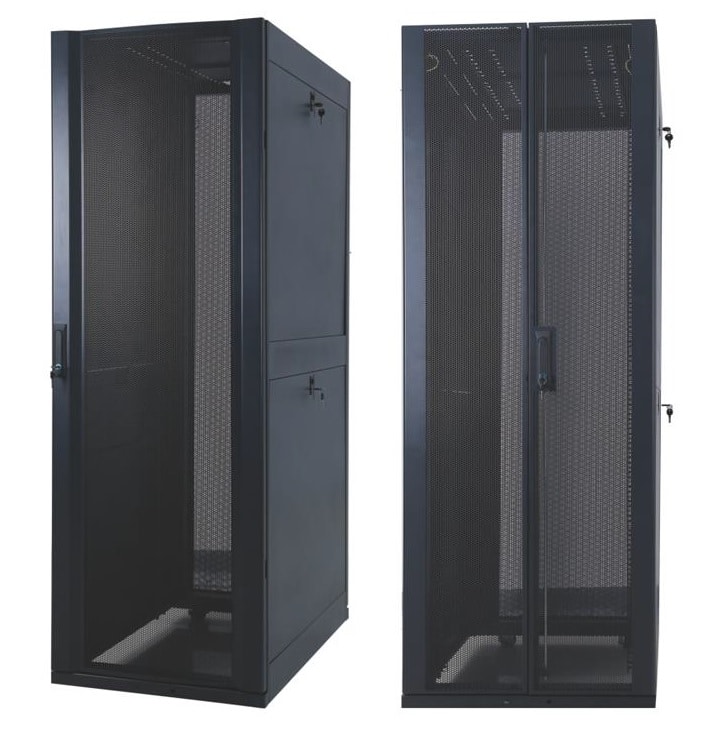

דוגמאות לארונות תקשורת מסודרים לפי יחידות U:
איך נראה יום העבודה בסידור ארון תקשורת?
סידור של ארון פעיל נעשה לפי סדר קבוע, כדי שכל עמדה תחזור לעבוד בסוף היום:
- אישור תוכנית U ומפת פורטים מול מנהל ה-IT של העסק.
- סימון זמני של כל כבל קיים, כולל מספר הפורט במתג שאליו הוא מחובר היום.
- התקנת מנהלי כבלים, מדפים ופנלי כיסוי לפי התוכנית, עוד לפני שמנתקים ציוד.
- העברה של מתג אחד בכל פעם: ניתוק, התקנה במקום החדש, חיבור בכבלי מגשר באורך מתאים.
- בדיקה שכל עמדה, טלפון ונקודת גישה עובדים, לפני שעוברים למתג הבא.
- סימון קבוע, עדכון התיעוד ותמונות של המצב הסופי.
בעסק שעובד בשעות קבועות, את שלבי הניתוק מבצעים אחרי שעות העבודה, ואת ההכנות אפשר לעשות במהלך היום בלי השבתה.
אילו כלים מסדרים את הכבלים בתוך הארון?
מנהלי כבלים הם הבסיס. מנהל אופקי, בגובה 1U או 2U, יושב ליד כל פנל או מתג ומכוון את כבלי המגשר לצדדים. מנהלים אנכיים לאורך הארון, או עמודי רדיוס כיפוף שיצרנים מספקים כאביזר, מעבירים את הכבלים בין הקומות של הארון בלי כיפוף חד. בארון עם צפיפות גבוהה מוסיפים מנהל עודפים אופקי, שמונע מכבלי המגשר לחסום את הנתיב האנכי.
לקשירת צרורות מקובל להשתמש ברצועות סקוטש (Velcro) שאפשר לפתוח ולסגור שוב. אזיקון פלסטיק שמהודק חזק לוחץ על כבל הרשת ועלול לפגוע בביצועים שלו, וגם מחייב חיתוך בכל שינוי. כבלי המגשר עצמם נבחרים באורך שמתאים למרחק בפועל, ולא באורך אחיד אחד לכל הארון.
איך מסמנים כבלים ופורטים לפי TIA-606?
תקן ANSI/TIA-606 עוסק בניהול תשתית תקשורת: זיהוי אחיד לכל רכיב, רשומה לכל זיהוי, וקשר בין הרשומות. לפי סיכום של Fluke Networks על שיטות סימון כבלים, התקן דורש לסמן את כל הכבלים והמסלולים בשני הקצוות, ומכסה גם שקעי קיר, פנלים, ארונות ומסגרות.
בפועל בונים מזהה היררכי שמתחיל במיקום ומסתיים בפורט, ומדפיסים את התוויות במדפסת ולא בכתב יד. כך נראית שיטה פשוטה למשרד:
| פריט | דוגמה למזהה | איפה מסמנים |
|---|---|---|
| ארון | קומה 2, ארון A | על דלת הארון ובתוכנית הקומה |
| פנל | A-PP02 | על חזית הפנל |
| פורט בפנל | A-PP02-24 | מעל הפורט ובשקע הקיר שבעמדה |
| כבל מגשר | A-PP02-24 אל מתג 1 פורט 24 | בשני קצות הכבל |
צבעי כבלים לפי תפקיד, למשל צבע אחד לטלפוניה וצבע אחר לנקודות גישה אלחוטיות, מקלים על הזיהוי. העיקר הוא שהשיטה תהיה אחידה ושתירשם במסמך.
למה ארונות מתבלגנים, ואיך מונעים את זה?
הסיבה הנפוצה היא שכמה בעלי מקצוע עובדים באותו ארון בלי גורם אחד שמתאם ביניהם: איש ה-IT מוסיף מתג, טכנאי ספק התקשורת מתקין נתב על מדף, וטכנאי הטלפוניה מחבר ציוד משלו. כל אחד פותר את הבעיה שלו, ואף אחד לא מעדכן את התוכנית. אחרי כמה שינויים כאלה אי אפשר לדעת איזה כבל מגיע לאיזו עמדה.
הפתרון הוא ארגוני לא פחות מטכני: גורם אחד אחראי על הארון, תוכנית ה-U ומפת הפורטים נמצאות במקום שכל ספק יכול לראות, ועבודה בארון מתואמת מראש.
איך מפרידים בין חשמל לתקשורת בארון?
פסי השקעים מותקנים בצד אחד של הארון או בגב שלו, וכבלי החשמל עוברים בנתיב משלהם. כבלי הרשת עוברים בצד השני. כשכבל חשמל חייב לחצות כבלי תקשורת, עושים זאת בזווית ישרה ולא לאורך הצרור. ההפרדה מקלה על העבודה, מונעת ניתוק של ציוד בזמן טיפול בכבלי רשת, ומאפשרת לחשמלאי ולטכנאי התקשורת לעבוד באותו ארון בלי להפריע זה לזה.
כדאי גם לחבר כל ציוד כפול, כמו מתג עם שני ספקי כוח, לשני פסי שקעים נפרדים, ולוודא שהארון מוארק לפי הנחיות היצרן.
איך שומרים על אוורור תקין אחרי סידור ארון תקשורת?
רוב ציוד המדף שואב אוויר מהחזית ופולט אותו מאחור. לכן סוגרים יחידות ריקות בחזית בפנלי כיסוי (Blanking Panels), כדי שהאוויר החם לא יחזור לכניסת הציוד, ומשאירים את הגב פנוי מצרורות כבלים. עודפי כבל מרוכזים במנהל העודפים ולא מול פתחי האוורור. בארון עם כמה מתגי PoE, שמזינים טלפונים ונקודות גישה, הציוד מפיק חום רב יותר, ויצרנים מציעים לארונות כאלה ערכת מאווררים ייעודית.
איזה תיעוד צריך להישאר אחרי סידור ארון תקשורת?
- תוכנית גובה מעודכנת: מה יושב בכל יחידת U.
- מפת פורטים: לכל פורט בפנל, לאיזו עמדה הוא מגיע ולאיזה פורט במתג הוא מחובר.
- תוצאות בדיקה: אם הכבילה נבדקה או הוסמכה, דוח הבדיקה לכל נקודה.
- תמונות לפני ואחרי: מקדימה ומאחור.
- פרטי ציוד ספק: איזה ציוד שייך לספק האינטרנט או לספק הטלפוניה, ומספר הקו.
תיעוד בלי סימון, או סימון בלי תיעוד, לא מספיקים. רק השילוב מאפשר לכל טכנאי שמגיע לארון להבין אותו בלי להתחיל מאפס.
מתי צריך לבצע סידור ארון תקשורת מחדש, ואיך שומרים על הסדר?
הסימנים מוכרים: כבלים תלויים מול הציוד, פורטים בלי זיהוי, ציוד שמונח על ציוד אחר, דלת שלא נסגרת, או תקלה פשוטה שלקח שעות לאתר. גם הוספה של ציוד חדש, החלפת ספק או מעבר משרד הם זמן טוב לסדר מחדש.
כדי שהסדר יחזיק, קובעים כלל אחד: כל שינוי בארון מתועד במפת הפורטים באותו יום. בנוסף כדאי לבדוק את הארון פעם בתקופה קבועה: ניקוי אבק ממאווררים, בדיקת סימון, והסרה של כבלים שכבר לא בשימוש.
| שירות | מה כולל |
|---|---|
| סידור מחדש של ארון תקשורת קיים | מיפוי הארון הקיים, הכנת תוכנית יחידות U מחדש והחלפת כבלי המגשר ומנהלי הכבלים, כך שהארון יהיה מסודר ונגיש לתחזוקה. |
| סימון ותיעוד לפי TIA-606 | הדבקת תוויות לפנלים, לפורטים ולכבלים לפי התקן TIA-606, והכנת מפת פורטים מעודכנת המתארת את כל החיבורים בארון. |
| העברת ציוד לארון חדש | העברת הציוד הקיים לארון חדש במסגרת שיפוץ או מעבר משרד, עם תיאום מראש של מועדי הניתוק וההחזרה מול ספקי התקשורת. |
| שיפור אוורור בארון | התקנת פנלי כיסוי לפתחים שאינם בשימוש, הוספת ערכת מאווררים וסידור עודפי הכבלים לשיפור זרימת האוויר בתוך הארון. |
| קבלו הצעת מחיר | |
איך טלקום אקספרט מבצעת סידור ארון תקשורת?
טלקום אקספרט היא צוות מהנדסי תקשורת עם מעל 25 שנות ניסיון, והעבודה מלווה בידי מהנדס. העבודה מתחילה במיפוי ובתוכנית U שמאושרת מראש, ממשיכה בסידור בחלון זמן שמתואם עם העסק, ומסתיימת בסימון, בתיעוד ובבדיקה שכל עמדה עובדת. כשהסידור הוא חלק מעבודת כבילה רחבה יותר, אנחנו מתכננים אותו יחד עם תשתיות תקשורת של המשרד.
מחיר סידור ארון תקשורת מתומחר אחרי סקר באתר הלקוח, כי הוא תלוי בגודל הארון, בכמות הכבלים והפורטים ובהיקף התיעוד.
השירות ניתן לעסקים ולארגונים בלבד, ולא לבתים פרטיים. לייעוץ ולהצעת מחיר: 077-8123111, או הצעת מחיר בוואטסאפ דרך הכפתורים בטבלה.
שאלות נפוצות על סידור ארון תקשורת
מקובל להתקין בראש הארון את פנל הסיבים ופנלי הנחושת לסירוגין עם המתגים, באמצע נתב, חומת אש ושרתים, ובתחתית את פס השקעים והאל-פסק הכבדים. בין כל פנל למתג מתקינים מנהל כבלים אופקי. את הסדר משרטטים מראש בתוכנית לפי יחידות U.
מחיר סידור ארון תקשורת מתומחר אחרי סקר באתר, כי הוא תלוי בגודל הארון, בכמות הכבלים והפורטים ובהיקף התיעוד. אפשר לבקש הצעת מחיר בטלפון או בוואטסאפ.
לפי תקן ANSI/TIA-606 כל כבל מסומן בשני הקצוות, וכל פנל ופורט מקבלים מזהה אחיד שמתחיל במיקום ומסתיים במספר הפורט. התוויות מודפסות ולא בכתב יד. את המזהים רושמים במפת פורטים שמתעדכנת בכל שינוי.
כן, כשמתכננים מראש. ממפים ומסמנים את כל החיבורים, מכינים תוכנית U חדשה, ומבצעים את ההעברה בחלון זמן שקט, למשל אחרי שעות העבודה. מעבירים כבל אחר כבל ובודקים כל עמדה לפני שממשיכים.
כן. נתב או ממיר סיב של ספק התקשורת מונח בדרך כלל על מדף בארון של העסק, אבל הוא נשאר בבעלות הספק. העברה שלו לארון אחר, למשל בשיפוץ, מתואמת עם הספק כדי לא לנתק את הקו.
אזיקון שמהודק חזק לוחץ על כבל הרשת ועלול לפגוע בביצועים שלו, וגם מחייב חיתוך בכל שינוי. בארון תקשורת מקובל להשתמש ברצועות סקוטש שנפתחות ונסגרות שוב, ולקשור צרורות בלי ללחוץ.
כשכל פנל יושב ליד המתג שלו, כל פורט מחובר בכבל מגשר קצר לפורט הסמוך במתג. כך אין לולאות כבל ארוכות שחוצות את הארון, ושינוי בעמדה הוא העברה של כבל אחד בין שתי יחידות סמוכות.
כדאי לקבוע בדיקה תקופתית קבועה, ובנוסף לבדוק אחרי כל הוספת ציוד. בבדיקה מנקים אבק מהמאווררים, מוודאים שהסימון תואם למפת הפורטים, ומסירים כבלים שכבר לא בשימוש.
