תשתיות תקשורת לעסקים: פסיבי, אקטיבי, טלפוניה ותקנים

תשתיות תקשורת הן מכלול הכבילה, הארונות והציוד שמחברים בעסק את המחשבים, הטלפונים, נקודות הגישה האלחוטיות והשרתים לרשת אחת ולאינטרנט. הן מתחלקות לשכבה פסיבית (כבלים, שקעים, פנלים וארונות) ולשכבה אקטיבית (מתגים, נתבים, חומת אש ו-WiFi), ונבנות לפי תקני הכבילה TIA-568 ו-ISO/IEC 11801. טלקום אקספרט מתכננת ומקימה תשתיות תקשורת לעסקים ולארגונים בלבד.

כמה עולה הקמת תשתיות תקשורת למשרד? טווחי שוק

המחיר נקבע לפי מספר הנקודות, אורך המסלולים, מצב התעלות וסוג הציוד האקטיבי. הטבלה מציגה מחירי שוק לרכיבי התשתית העיקריים של משרד: נקודות רשת, ארון תקשורת וציוד אקטיבי.

אלה ממוצעי שוק ולא מחירון של טלקום אקספרט. הטווח משקף את רוב המחירים בשוק. תכנון, הסמכה ותיעוד, וציוד אקטיבי נוסף לא נכללים בטבלה, כי הם מתומחרים לפי גודל הפרויקט ומספר הנקודות, והם מופיעים בטבלת ההצעה בתחתית העמוד.

עיקרי הדברים

• תשתית תקשורת בנויה משכבה פסיבית שנשארת בקירות שנים רבות ומשכבה אקטיבית שמוחלפת לפי צורכי העסק.
• לפי TIA-568, ערוץ נחושת מוגבל ל-100 מטר: עד 90 מטר כבל קבוע ועד 10 מטר כבלי מגשר.
• להעברת 10 ג'יגה על נחושת למרחק של עד 100 מטר בהתקנה חדשה, Fluke Networks מכוונת לקטגוריה 6A.
• טלפוני IP, נקודות גישה ומחשבים עוברים על אותה כבילה, ולכן אין צורך ברשת טלפון נפרדת.
• רק בדיקת הסמכה (Certification) מוכיחה שהכבילה עומדת בדרישות TIA או ISO.

מה כוללות תשתיות תקשורת לעסקים?

תשתיות תקשורת לעסקים הן כל מה שמאפשר לעובד לחבר מחשב או טלפון ולקבל שירות יציב: הכבל בקיר, השקע בעמדה, הפנל בארון, המתג שמחלק את התעבורה, הנתב שמחבר לספק, וחומת האש שמגינה על הרשת. כשאחד הרכיבים חלש, כל השאר מרגישים אותו. לכן מתכננים אותם יחד, לפי מספר העובדים, סוג העבודה והצמיחה הצפויה.

בפועל אפשר לחלק את התשתית לארבעה חלקים: הכבילה הפנימית (נחושת ולעיתים סיבים אופטיים בין ארונות), ארון התקשורת והציוד שבו, הרשת האלחוטית שנשענת על הכבילה, והחיבור החוצה לספק האינטרנט ולסניפים. ההגדרה המקצועית לרשת עצמה, על סוגיה ורכיביה, מוסברת בעמוד רשתות תקשורת מחשבים.

מה ההבדל בין תשתית תקשורת פסיבית לתשתית תקשורת אקטיבית?

תשתית תקשורת פסיבית היא כל מה שמעביר אות בלי חשמל ובלי הגדרות. תשתית תקשורת אקטיבית היא הציוד שמחובר לחשמל ומנהל את התעבורה. ההבחנה חשובה כי כל שכבה נקנית, מתוכננת ומוחלפת בקצב אחר.

תשתית תקשורת פסיבית

הכבילה הפסיבית נפרסת בתוך קירות, תקרות ותעלות, ולכן החלפתה יקרה ומפריעה לעבודה. זו הסיבה שכדאי לבחור בה מרווח: כבל שיתמוך במהירויות של הציוד שיגיע בעוד כמה שנים, ונקודות רזרביות בחדרים שצפויים להשתנות. על ההבדלים בין הקטגוריות מפורט בעמוד כבלי רשת CAT6, CAT7 ו-CAT8. את בחירת הארון עצמו, מידותיו ואביזריו מפרט העמוד על ארונות תקשורת.

תשתית תקשורת אקטיבית

הציוד האקטיבי הוא המוח של הרשת. מתג מנוהל מאפשר לחלק את הרשת לרשתות וירטואליות (VLAN), לתת עדיפות לשיחות ולהזין מתח לטלפונים ולנקודות גישה דרך כבל הרשת. השיקולים בבחירתו מוסברים בעמוד מתג מנוהל לעסקים. חלק מהפונקציות, כמו נתב או חומת אש, יכולות לפעול גם כתוכנה על שרת סטנדרטי (NFV), במקום קופסה ייעודית לכל תפקיד.

איך בנויות תשתיות רשת מחשבים במשרד?

תשתית רשת מחשבים מסודרת בנויה בצורת כוכב: מכל שקע בעמדה יוצא כבל אחד ישירות לפנל בארון התקשורת, בלי חיבורי ביניים. הכבילה הזו נקראת כבילה אופקית. בין ארונות, בין קומות או בין מבנים עובר עמוד שדרה (Backbone), לרוב על סיב אופטי.

• מגבלת אורך: לפי איגוד הסיבים האופטיים FOA, תקן TIA-568 מתיר בנחושת 100 מטר כולל, מהם עד 90 מטר כבל קבוע ועד 10 מטר כבלי מגשר. עמדה רחוקה יותר דורשת ארון נוסף או סיב.
• מיקום הארון: לפי אותו מקור, ארון התקשורת ממוקם קרוב ככל האפשר למרכז השטח שהוא משרת, וכשהשטח גדול מ-1,000 מ"ר או שעמדות רחוקות מ-90 מטר מוסיפים ארון.
• קטגוריית הכבל: לפי Fluke Networks, קטגוריה 6 תומכת ב-10 ג'יגה רק בערוצים קצרים, עד 37 מטר ובתנאים מסוימים עד 55 מטר, ולהתקנה חדשה של 10 ג'יגה עד 100 מטר יש לבחור קטגוריה 6A.

את העבודה בשטח על כל נקודה, מהשקע ועד הפנל, מפרט העמוד התקנת נקודות רשת. במבנה ישן שאין בו כבילה ואי אפשר לפתוח קירות, יש חלופה שעוברת על חוטי חשמל, קואקס או טלפון קיימים, בתקן G.hn.

כמה נקודות רשת צריך משרד?

מספר הנקודות נקבע לפי העמדות, אבל לא רק. כלל מקובל בתכנון כבילה מובנית הוא שתי נקודות לפחות לכל אזור עבודה, כדי שעמדה אחת תוכל לשרת מחשב וטלפון, או שתהיה נקודה רזרבית כשאחת נפגעת. על זה מוסיפים נקודות שאינן קשורות לעמדות:

• נקודות גישה אלחוטיות: כל נקודת גישה מחוברת בכבל לארון, ולרוב מותקנת בתקרה במרכז האזור שהיא משרתת.
• מדפסות ומכשירי משרד: מדפסות, מכשירי הקלטה ושעוני נוכחות עדיפים על חיבור קווי.
• חדרי ישיבות: נקודה בשולחן, נקודה ליד מסך הוידאו ונקודה לטלפון.
• רזרבה לצמיחה: נקודות נוספות בחדרים שצפויים לשנות שימוש, כי הוספת נקודה אחרי שהקירות נסגרו יקרה יותר.

כללי התכנון של FOA מניחים כ-10 מ"ר לעובד, ומכאן אפשר להעריך כמה עמדות ייכנסו בשטח נתון. את הספירה הסופית עושים בסקר באתר, כשרואים את המסלולים בפועל.

נחושת, סיב או אלחוט: מה מתאים לכל חלק בתשתית?

אין בחירה אחת לכל המשרד. כל טכנולוגיה מתאימה לחלק אחר של התשתית, והתכנון הנכון משלב ביניהן:

• נחושת (כבל רשת): לחיבור עמדות, טלפונים, מדפסות ונקודות גישה בתוך הקומה. היא זולה להתקנה, מעבירה גם מתח לציוד (PoE), ומוגבלת ל-100 מטר לערוץ.
• סיב אופטי: לעמוד השדרה בין ארונות, בין קומות ובין מבנים, ולכל קטע שעובר את מגבלת האורך של הנחושת. הוא לא מעביר מתח, ולכן לא מחליף את הנחושת בעמדות.
• WiFi: לניידות בחדרי ישיבות, באזורים פתוחים ובמחסנים. נקודות הגישה עצמן מחוברות בכבל לארון, ולכן גם רשת אלחוטית טובה מתחילה בכבילה, כפי שמתואר בעמוד על רשתות אלחוטיות.
• חוטים קיימים: במבנה שאי אפשר להשחיל בו כבלים חדשים, אפשר לנצל חוטי חשמל, קואקס או טלפון, בקצבים נמוכים יותר מכבילה ייעודית.

ההחלטה תלויה גם בכמה זמן העסק יישאר במבנה. עסק שמחזיק את הנכס שנים רבות יכול להשקיע בכבילה מלאה עם מרווח, ועסק בשכירות קצרה ישקול פתרון שאפשר לפרק ולהעביר.

מה צריך לדעת על תשתיות טלפוניה בעסק?

תשתיות טלפוניה בעסק היו פעם רשת נפרדת של חוטי טלפון שהגיעה למרכזיה בארון. כיום רוב העסקים עוברים לטלפוני IP ולמרכזיה בענן, והטלפון מתחבר לאותה נקודת רשת של המחשב. בשיחות שאנחנו מקבלים חוזרת אותה שאלה: האם צריך נקודת טלפון בכל חדר. התשובה היא שצריך נקודת רשת, לא נקודת טלפון.

כדי שהשיחות יישמעו טוב על רשת משותפת צריך שלושה דברים: מתג שמזין מתח לטלפונים (PoE) כדי לחסוך מטען בכל עמדה, הפרדה של תעבורת הקול לרשת וירטואלית משלה, ותעדוף שלה על פני העברת קבצים. כשהמתג לא מוגדר כך, הורדה כבדה של עובד אחד עלולה לקטוע שיחה של עובד אחר.

אילו תקנים חלים על תשתיות תקשורת?

שני תקנים מרכזיים מגדירים את הכבילה בעסקים. התקן האמריקאי ANSI/TIA-568 מגדיר את הכבילה המובנית, והעדכון של חלק הזוגות השזורים, ANSI/TIA-568.2-E, פורסם בנובמבר 2024. התקן הבינלאומי ISO/IEC 11801-1 מתאר מערכת כבילה כללית שיכולה לשלב רכיבים של כמה יצרנים, ונועדה לשירותי קול ונתונים שיכולים לכלול גם הזנת מתח. המהדורה שלו פורסמה ב-2017 ועודכנה בתיקון שפורסם ב-2025.

לצדם קיים TIA-606, התקן לניהול הכבילה, שכולל את הסימון והתיעוד. סיכום ברור של כללי התכנון, כולל מגבלות האורך, החדרים והתיעוד, מפרסם איגוד הסיבים האופטיים FOA. בהצעת מחיר כדאי לבקש שיצוין מול איזה תקן ואיזו קטגוריה הכבילה תיבדק.

איך מתבצעת הקמת תשתיות תקשורת?

הקמת תשתיות תקשורת מתחילה בתכנון ולא בכבל. בארגון עם כמה קומות או סניפים, שלב תכנון רשת ארגונית קובע את השכבות, הכתובות והשרידות לפני שמזמינים ציוד. במשרד קטן או בינוני התהליך פשוט יותר, וההחלטות המרכזיות מפורטות בעמוד הקמת רשת מחשבים משרדית.

1. אפיון: מספר עובדים ועמדות, טלפונים, נקודות גישה, מדפסות ושרתים, וצמיחה צפויה.
2. סקר באתר: מיפוי חדרים, מסלולים אפשריים לכבלים, מיקום הארון וחיבור הספק.
3. תכנון: מפת נקודות, קטגוריית כבילה, גודל ארון ורשימת ציוד.
4. ביצוע: תעלות, השחלה, שקעים, פנלים וארון, לפי שלבי התקנת תשתיות תקשורת.
5. ציוד אקטיבי: חיבור והגדרה של מתגים, נתב, חומת אש ו-WiFi.
6. בדיקות ותיעוד: הסמכה של כל נקודה, שילוט ומסירת מפה ודוחות.

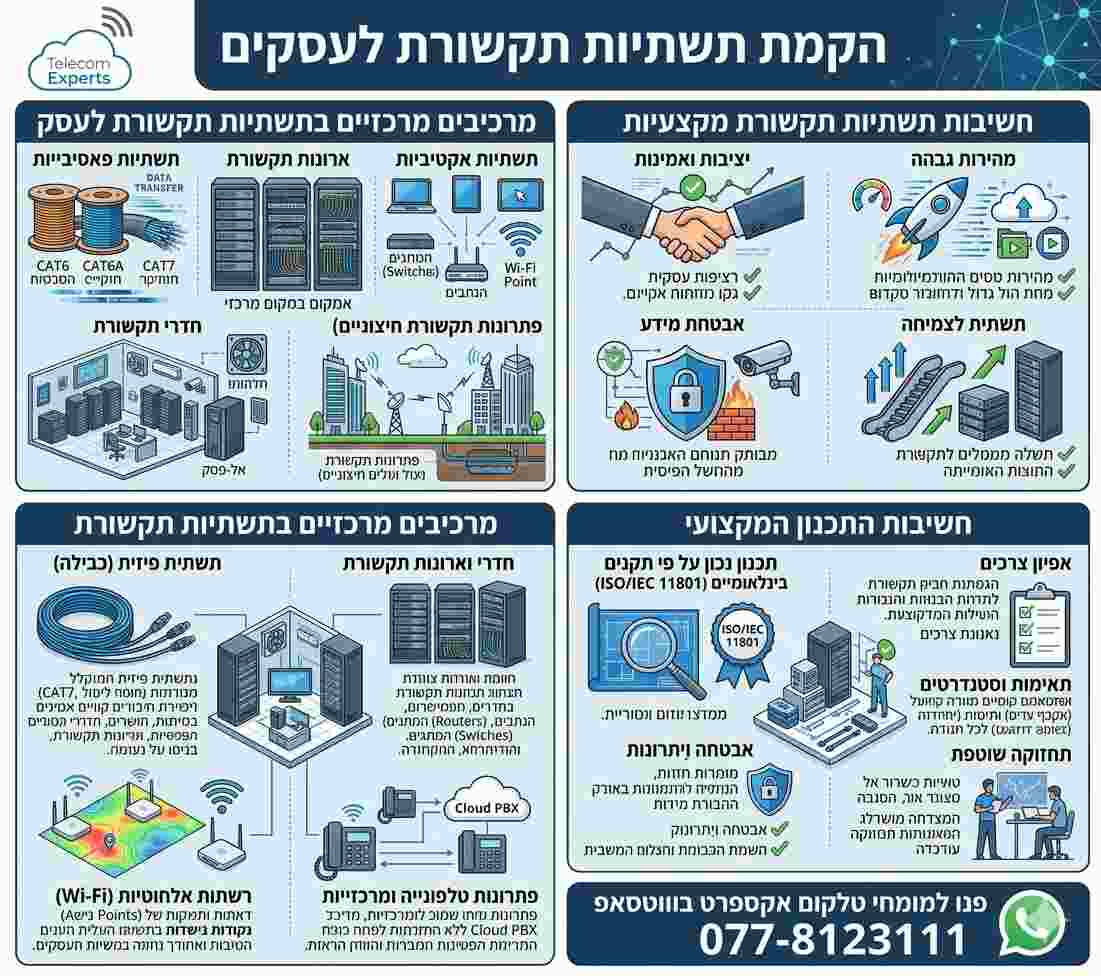

הגדלהשאלה על התרשים?שאלו מהנדס בוואטסאפ

תשתית תקשורת מתוכננת היא הבסיס למחשבים, לטלפוניה, לרשת האלחוטית ולחיבור לענן. רכיביה המרכזיים הם תשתית פסיבית של כבילת CAT6, CAT6A ו-CAT7 וסיבים אופטיים, תשתית אקטיבית של מתגים (Switches), נתבים ונקודות גישה, ארונות וחדרי תקשורת מאווררים ומאובטחים, רשת Wi-Fi בכיסוי מלא, וחיבור למרכזיה בענן או מקומית. התכנון כולל אפיון צרכים, עבודה לפי התקן ISO/IEC 11801, סימון ותיעוד של כל נקודה, מסלולי גיבוי שמונעים נקודת כשל יחידה, ותחזוקה שוטפת. תשתית כזו תורמת למהירות, ליציבות, לאבטחת מידע ולהרחבה פשוטה.

איך משתלבת אבטחת מידע בתשתיות התקשורת?

אבטחה מתחילה בתשתית ולא רק בתוכנה. חומת אש בכניסה מהאינטרנט מסננת תעבורה ומאפשרת חיבור מרחוק מוצפן (VPN) לעובדים מהבית. בתוך המשרד מפרידים בין רשתות: רשת לעובדים, רשת לטלפונים, רשת אורחים אלחוטית שלא רואה את מחשבי העסק, ורשת נפרדת לציוד כמו מדפסות ומערכות בניין. ההפרדה נעשית במתג המנוהל ובנקודות הגישה, ולכן היא חלק מבחירת הציוד ולא תוספת מאוחרת.

גם הארון עצמו הוא נקודת אבטחה: ארון נעול, בחדר שאינו פתוח לכולם, עם רשימה של מי מחזיק את הסיסמאות לציוד. בעסק שבו רק טכנאי חיצוני יודע את הסיסמאות, כל החלפת ספק הופכת לבעיה.

איך תשתית התקשורת מתחברת לספק ולסניפים?

התשתית הפנימית מסתיימת בנתב, ומשם העסק תלוי בקו שמגיע מבחוץ. בשלב התכנון בודקים אילו ספקי תשתית מחוברים לבניין, אם יש סיב אופטי עד המשרד, ואיפה ייכנס הקו לארון. לעסק שהתקשורת קריטית לו מתכננים קו גיבוי על תשתית אחרת ונתב שעובר אליו אוטומטית. כשיש כמה סניפים, בוחרים בין רשת פרטית של ספק (IPVPN) לבין קווים נקודה לנקודה (Metro Ethernet) או חיבור מוצפן על האינטרנט. הסרטון הבא מסביר את ההבדל בין השירותים.

מה בודקים בהצעה של חברות תשתיות תקשורת?

הצעות של חברות תשתיות תקשורת נראות דומות במחיר לנקודה, אבל נבדלות במה שלא כתוב בהן. לפני שחותמים, כדאי לוודא שההצעה כוללת:

• תוכנית כתובה עם מיקום כל נקודה והארון, ולא רק כמות.
• קטגוריית הכבל, היצרן ומול איזה תקן תיבדק כל נקודה.
• בדיקת הסמכה עם דוח לכל נקודה, ולא רק בדיקת רציפות.
• סימון אחיד של שקעים ופנלים ומפת תיעוד במסירה.
• רשימת ציוד אקטיבי מפורטת, כולל תקציב הספק PoE ורישוי שנתי אם נדרש.
• אחריות על ההתקנה ותנאי שירות כתובים, כולל זמני תגובה.
• מי אחראי לתיאום מול ספק התשתית ומול בעל הבניין.

הצעה שמתחילה במחיר ולא בסקר היא סימן שהתכנון ייעשה תוך כדי עבודה. בדרך כלל זה מתגלה כנקודות חסרות, כבלים ארוכים מדי או ארון שלא מכיל את הציוד.

מה מייקר הקמת תשתיות תקשורת אחרי שההצעה נחתמה?

רוב החריגות בפרויקט תשתית לא נובעות מהמחיר לנקודה. הן נובעות מסעיפים שנראים טכניים בהצעה, ומתבררים רק כשהעבודה מתחילה.

השקע כולל כבל רק עד אורך מסוים

בהצעות של ספקי טלפוניה ותשתית מופיע לא פעם סעיף "תשתית פסיבית לפי סקר אתר", ושקע שמחירו כולל כבילה רק עד אורך שהוגדר מראש מהארון. עמדה בקצה המשרד, מסלול שעוקף חדר או ירידה מתקרה גבוהה מוסיפים מטרים, וכל מטר מעבר לסף מחויב בנפרד. לכן מבקשים בהצעה מפת נקודות עם המרחק המשוער מהארון לכל עמדה, ולא רק כמות שקעים.

המחיר נקבע לפי המסלול והשעות, לא רק לפי כמות הנקודות

שתי הצעות לאותו מספר נקודות יכולות להיות רחוקות זו מזו, כי העבודה נמדדת במסלולים: תעלות פנויות או מלאות, תקרה אקוסטית שאפשר לפתוח או בטון חשוף, ומתי מותר לעבוד. במשרד פעיל עובדים בערבים ובסופי שבוע, פורסים את הכבילה החדשה לצד הישנה ומעבירים את העמדות בחלון קצר, כדי שאף עובד לא יישאר בלי רשת. זה מאריך את הפרויקט. לכן כותבים כבר בבקשה להצעה שהמשרד פעיל ובאילו שעות אפשר לעבוד.

ספק המרכזיה בענן מניח שהכבילה תקינה

בתנאי השירות של חלק מספקי המרכזיה בענן הלקוח מצהיר שהכבילה במשרד תקינה ושיש נקודת רשת ליד כל טלפון. טכנאי שמגיע ליום ההתקנה ומגלה שהתקלה בכבל או בשקע מחייב על הביקור בנפרד, ולעיתים יש גם דרישה לקצב העלאה מינימלי לפי מספר השלוחות. בדיקת הנקודות ומיפוי שלהן לפני יום ההתקנה זולים יותר מביקור שהסתיים בלי טלפונים עובדים.

ארון מבולגן מסדרים לפני ההחלטה על ענן

עסקים ששוקלים להעביר שרתים לענן דוחים לפעמים את סידור הארון, מתוך מחשבה שהוא ממילא יתרוקן. בפועל המתגים, הנתב, חומת האש ונקודות הגישה נשארים גם אחרי המעבר, והחיבור לענן עובר דרכם. סידור כבלי המגשר, שילוט הפנלים ותיעוד של מה מחובר לאן משתלמים בכל תרחיש, וגם מקצרים את המעבר לענן אם יוחלט עליו.

איך מתבצעת אחזקת תשתיות תקשורת בעסק?

תשתית שהותקנה נכון יכולה לשרת שנים רבות, אבל היא דורשת אחזקה שוטפת, בעיקר בשכבה האקטיבית ובארון. תוכנית אחזקה פשוטה כוללת:

• בדיקה תקופתית: פעם בשנה לפחות, ניקוי הארון מאבק, בדיקת מאווררים וחשמל, וסידור כבלי המגשר.
• עדכוני קושחה: למתגים, לנתב ולחומת האש, לפי המלצת היצרן וסדר עדיפויות של תיקוני אבטחה.
• גיבוי הגדרות: שמירה של קובץ ההגדרות של כל מכשיר, כדי שאפשר יהיה להחליף ציוד תקול במהירות.
• תיעוד מעודכן: מפת הנקודות, סימון הפנלים ורשימת הציוד מתעדכנים בכל שינוי.
• בדיקה חוזרת: אחרי הוספת נקודות או העברת עמדות, מודדים שוב את הנקודות שהושפעו.

עסק שמחזיק תיעוד עדכני חוסך זמן בכל תקלה ובכל הרחבה. כשמופיעות תקלות חוזרות, אבחון לפי השלבים של תיקון תקלות רשת תקשורת מבדיל בין כבל פגום, מתג שצריך החלפה והגדרה שגויה.

מתי משדרגים תשתיות תקשורת קיימות?

תשתית שהותקנה נכון יכולה לשרת שנים רבות, אבל יש מצבים שבהם כדאי לבדוק אותה מחדש: מעבר משרד או שיפוץ, הוספת עובדים ועמדות, מעבר לטלפוני IP ולמרכזיה בענן, נקודות גישה חדשות שדורשות קצב והספק גבוהים יותר, או תקלות שחוזרות בלי הסבר. לעיתים מספיק להחליף את הציוד האקטיבי ולהשאיר את הכבילה, ולעיתים הכבילה עצמה היא צוואר הבקבוק.

תשתיות תקשורת עם טלקום אקספרט

טלקום אקספרט מלווה עסקים בתכנון והקמה של תשתיות תקשורת, עם מהנדס תקשורת ומעל 25 שנות ניסיון. העבודה מתחילה בסקר ובתוכנית כתובה, ממשיכה בביצוע ובהסמכה של כל נקודה, ומסתיימת בתיעוד מלא שנשאר אצל העסק. השירות ניתן לעסקים ולארגונים בלבד, ולא לבתים פרטיים.
